SEN-17241

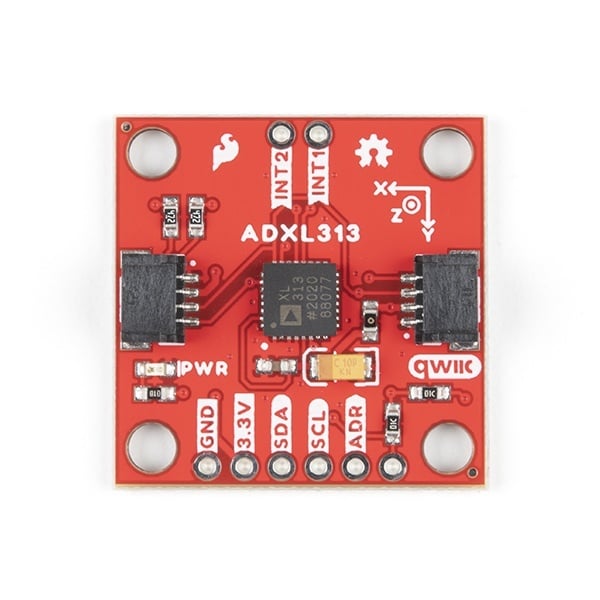

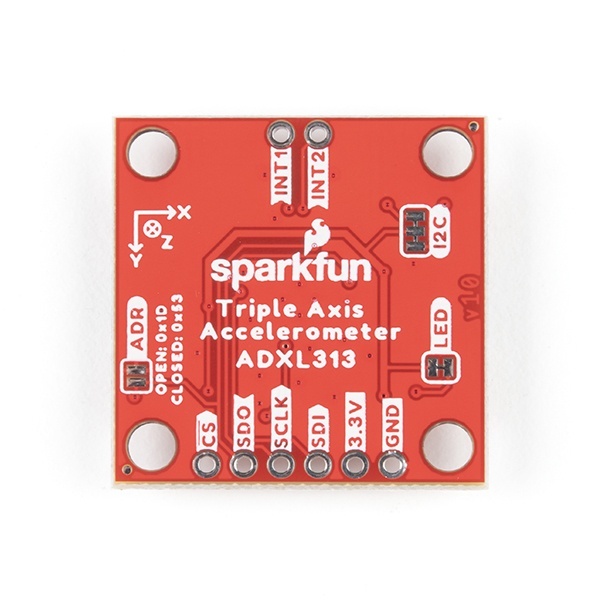

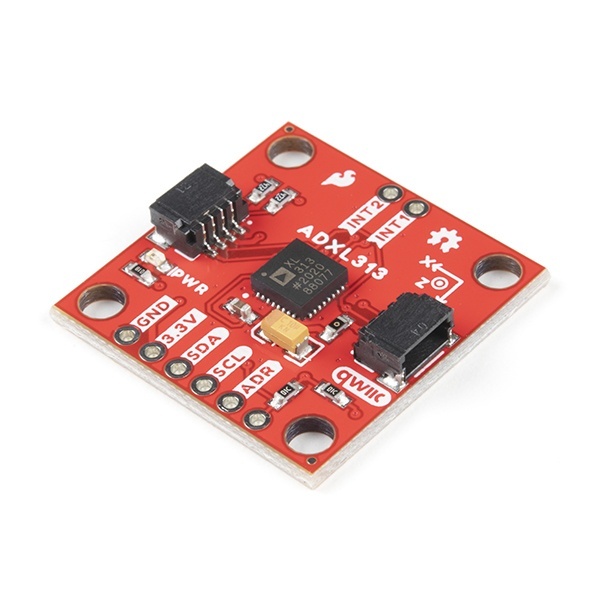

SparkFun 3軸デジタル加速度計ブレークアウトボード(ADXL313、Qwiic)
マルツコード：
M2239-116
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/01 16:14 現在）

納期：
30営業日程度
数量
1個以上
￥4,267.00
(税込￥4,693.00)
20個以上
￥4,054.00
(税込￥4,459.00)
50個以上
￥3,841.00
(税込￥4,225.00)
100個以上
￥3,627.00
(税込￥3,989.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,070.59
(税込 ¥4,477.64)
確認する

SparkFun 3軸デジタル加速度計ブレークアウトボード(ADXL313、Qwiic)【SEN-17241】

の概要

SparkFun ADXL313 ブレイクアウトは、最大 ±4g を測定できる低消費電力、高解像度 (最大 13 ビット) の 3 軸加速度計です。このブレイクアウトは、傾斜検知アプリケーションでの静的重力加速度と、動きや衝撃による動的加速度を測定します。デジタル出力データは 16 ビットの 2 の補数としてフォーマットされ、オンボードの Qwiic コネクタ (I2C) または SPI を介してアクセスできます。

ADXL313 ブレイクアウトの高解像度と低ノイズにより、0.1° という小さな傾斜変化の分解能が可能になります。また、内蔵の FIFO により、オーバーサンプリング技術を使用して、0.025° という小さな傾斜まで分解能を向上させることができます。統合された 32 レベル FIFO は、ホスト プロセッサの介入を最小限に抑えてデータを保存するためにも使用でき、システムの消費電力を削減します。追加の低電力モードにより、しきい値検知とアクティブ加速度測定によるインテリジェントなモーションベースの電力管理が可能になり、消費電力が非常に低くなります。

ADXL313 Qwiic ブレークアウトのセットアップは簡単です。Qwiic コネクタ経由で加速度計に電力と通信を供給し、選択した Qwiic 開発ボードに接続するだけで準備完了です。Analog Devices の ADXL313 の使用例には、カーアラーム、ヒルスタートアシスト (HSA) システム、電子パーキングブレーキ、データレコーダーアプリケーション (ブラックボックス) などがあります。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により誤って接続することがありません。

ADXL313 3 軸加速度計ガイドの使用を開始する

●機能

  • 測定範囲: ±0.5g、±1g、±2g、±4g
  • 高解像度 (最大 13 ビット)
  • 低消費電力:
    • 最大データ レートで 300 μA 未満
    • スタンバイ モードで 0.1 μA
  • 低ノイズ (150 μg/√Hz)
  • 組み込みのセンシング機能:
    • アクティビティ (動きの存在) &非アクティブ（動きがない）
    • 任意の軸でユーザー定義の加速レベル
    • 割り込みピンに機能をマッピング可能
    • プロセッサの介入とシステムの電力消費を削減する 32 レベル FIFO
  • セルフテスト機能
  • I2C アドレス（7 ビット）：0x1D（デフォルト）、0x53
  • 2x Qwiic コネクタ
  • PTH ヘッダー ピンで SPI が使用可能（3 線および 4 線モード）
