SEN-17374
SparkFun PIRブレークアウトボード(170μA、EKMC4607112K、Qwiic)
マルツコード：
M2239-121
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/01 16:14 現在）

納期：
30営業日程度
数量
1個以上
￥3,537.00
(税込￥3,890.00)
20個以上
￥3,316.00
(税込￥3,647.00)
50個以上
￥3,141.00
(税込￥3,455.00)
100個以上
￥2,967.00
(税込￥3,263.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,144.71
(税込 ¥4,559.18)
確認する

SparkFun PIRブレークアウトボード(170μA、EKMC4607112K、Qwiic)【SEN-17374】

の概要

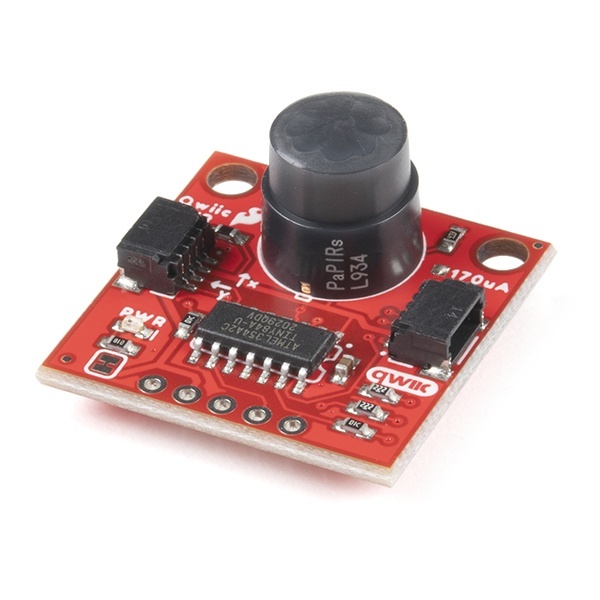

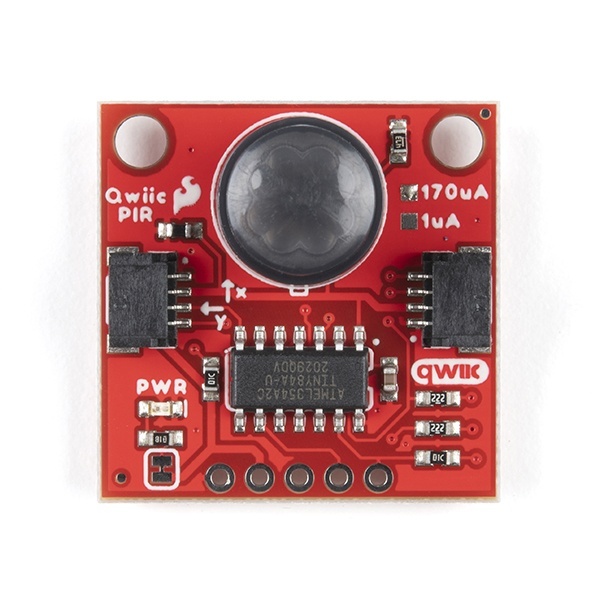

パッシブ赤外線 (PIR) センサーは、センサー周囲の狭い範囲で動きを検出するのに最適です。170μA SparkFun EKMC4607112K Qwiic PIR は、Panasonic(R) の EKM シリーズ PIR センサーを ATTiny84 と組み合わせて使用し、Qwiic システムで I2C を使用して操作します。EKM シリーズ PIR センサーは小さな動きに最適化されており、継続的に電源が供給されるアプリケーションに動きを感知するオプションを提供します。

PIR センサーは特定の距離データを返すのではなく、視野内の物体から発せられる赤外線を監視し、感知エリアで動きが検出されると信号をアクティブ化します。そのため、動きが検出されるとデバイスを自動的にオンにするなどのアプリケーションに最適です。アプリケーションには、省エネのためのホームオートメーションとビルオートメーション、自動オン/オフ照明制御、セキュリティ、家電、IoT などがあります。

パナソニックの薄型 PIR モーションセンサー (標準の高さ 14.4 mm に対して 10.9 mm で、制約のある設計でスペースを節約できます) は、さまざまな検出ゾーンを作成するためのレンズ、非赤外線をブロックする光学フィルター、焦電感知素子、すべての回路に対する電磁シールド、電気信号を取得するためのインピーダンスコンバーターで構成されています。この PIR センサーは、90° x 90° の検出領域で 5 m の検出距離で 32 ゾーンにわたってデジタル出力を提供します。

注: パッシブ赤外線センサーの感度は環境条件の影響を受けるため、代表的な条件下でのパフォーマンス評価テストをお勧めします。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することはできません。

SparkFun Qwiic PIR ガイドを使い始める

●機能

・デフォルトの I2C アドレス 0x12 (代替の 0x13 ははんだジャンパーで選択可能)
・2x Qwiic コネクタ

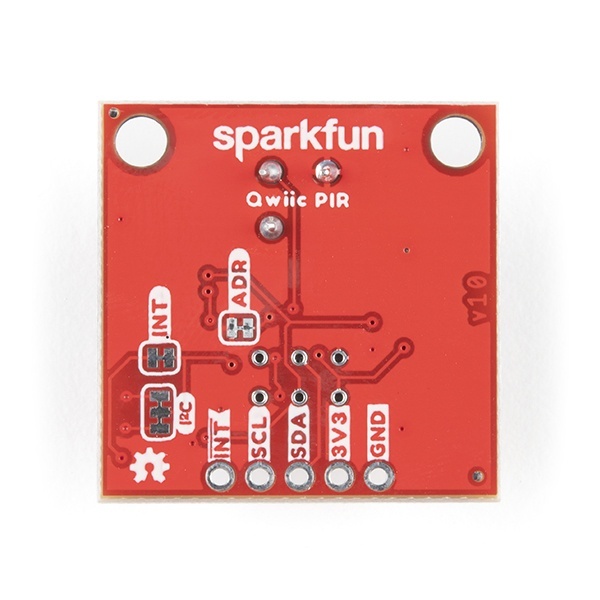

・ATTiny84 を再プログラムするためのボード背面の 2x3 ヘッダー
・レンズ直径 - 10.4mm
・レンズ高さ - 10.9mm
・170μA スタンバイ電流消費
・5m 検出距離
・90° x 90° (±45°) 検出エリア

在庫状況：営業所に在庫はございません。
