SEN-18009

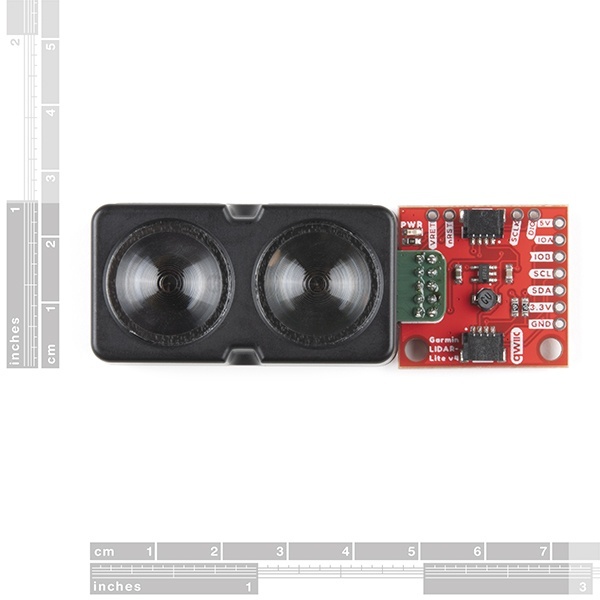

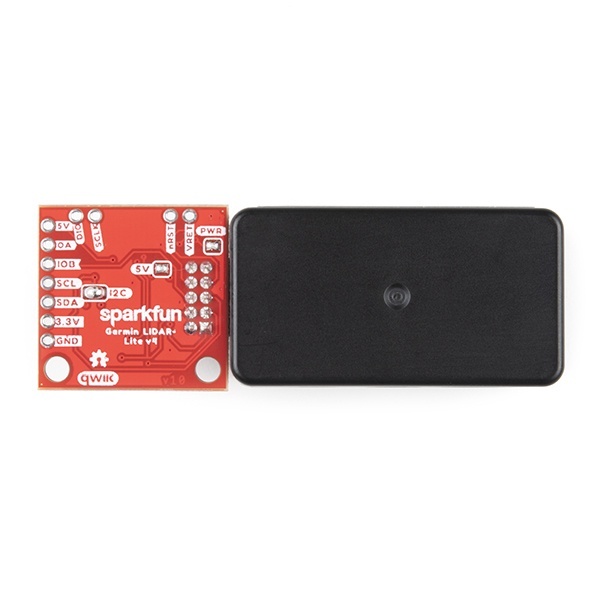

Garmin LIDAR-Lite v4 LED 距離測定センサー(Qwiic)
マルツコード：
M2239-141
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/23 01:29 現在）

納期：
30営業日程度
数量
1個以上
￥24,420.00
(税込￥26,862.00)
10個以上
￥23,199.00
(税込￥25,518.00)
30個以上
￥22,467.00
(税込￥24,713.00)
50個以上
￥21,246.00
(税込￥23,370.00)

Garmin LIDAR-Lite v4 LED 距離測定センサー(Qwiic)【SEN-18009】

の概要

GARMIN の LIDAR-Lite v4 Qwiic は、高性能のワイヤレス光学距離測定センサーで、はんだ付けなしで使用できます。スペースが狭く、電力が限られている場合のドローン、ロボット、IoT、無人車両の操作に最適なソリューションです。このセンサーは、最大 10 メートルの範囲、1 cm の解像度を備え、データ取得時に 85 mA を必要とします。ユーザーは、I2C プロトコルを使用して LIDAR-Lite v4 を読み書きできます。ここで、SparkFun Qwiic システムの追加が真価を発揮します。LIDAR センサーは動作に 5 V が必要ですが、3V3 ロジックで動作します。5 V ブースト回路と使いやすい Qwiic コネクタを使用すると、センサーに電源を供給し、Qwiic 経由で距離測定を 1 つのハードウェアで行うことができます。

LIDAR センサーは、赤外線ビームを発射し、反射するまでの時間を測定することで動作します。このイテレーションでは、LIDAR-Lite v4 はレーザーではなく LED を使用しているため、通常の使用では目に安全です。内蔵の nRF52840 マイクロコントローラは、事前にロードされた「すぐに使える」ストック アプリケーションを実行して、その前にあるものとの間の距離を計算します。また、nRF52840 が搭載されているため、開発者はカスタム アプリケーションを作成して「すぐに使える」機能を拡張したり、カスタム ユーザー アプリケーションを実行している外部マイクロコントローラに接続したりすることもできます。

SparkFun LIDAR Lite v4 Arduino ライブラリを使用すると、getDistance() 関数を呼び出すだけで簡単にデータを取得できます。ライブラリは、各 LIDAR の I2C アドレスの変更もサポートしており、その方法の簡単な例も提供しています。消費電力が低く、I2C アドレス構成であるため、1 つのマイクロコントローラ プラットフォームで最大 10 個のセンサーをデイジー チェーン接続できます。

注: Qwiic LIDAR-Lite v4 の I2C アドレスは 0x62 で、ソフトウェアで任意のアドレスに設定できます。1 つのバスで複数の Qwiic LIDAR-Lite v4 センサーと通信するには、マルチプレクサ/Mux が必要です。複数の Qwiic LIDAR-Lite v4 センサーを使用する必要がある場合は、Qwiic Mux ブレイクアウトの使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続を間違えることはありません。

Garmin LIDAR-Lite v4 (Qwiic) フックアップ ガイドを使い始めましょう

●機能

  • 解像度: 1cm
  • 測定の再現性:
    • 屋内で 90% 反射ターゲットに対して測定した場合
    • 1cm は 1 標準偏差に相当します
    • 「高精度」モードを使用して平均化した場合:
      • +/- 1cm ～ 2 メートル
      • +/- 2cm ～ 4 メートル
      • +/- 5cm ～ 10 メートル
  • 範囲: 5 cm ～ 10 メートル (ユニットの背面から測定)
  • 更新レート:
    • I2C =標準 200Hz 以上
    • ANT(R) = 通常動作モードで屋内 2m の 90% ターゲットに最大 200Hz
  • インターフェース: I2C または ANT。Nordic SDK を使用して SPI 用にユーザー設定可能
  • 電源 (動作電圧): 3.3VDC
  • 動作温度: -20 ～ 60° C
  • LED 波長: 940nm
  • ビーム発散角: 4.77°
  • 光学アパーチャ: 14.9mm
  • ユニット サイズ (長さ x 幅 x 高さ): 2.8 インチ x 1.0 インチ x 0.9 インチ
