WIG-13279
大型数字表示ドライバー
マルツコード：
M2239-408
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/14 22:36 現在）

納期：
30営業日程度
数量
1個以上
￥1,788.00
(税込￥1,966.00)
20個以上
￥1,699.00
(税込￥1,868.00)
50個以上
￥1,610.00
(税込￥1,771.00)
100個以上
￥1,520.00
(税込￥1,672.00)

大型数字表示ドライバー【WIG-13279】

の概要

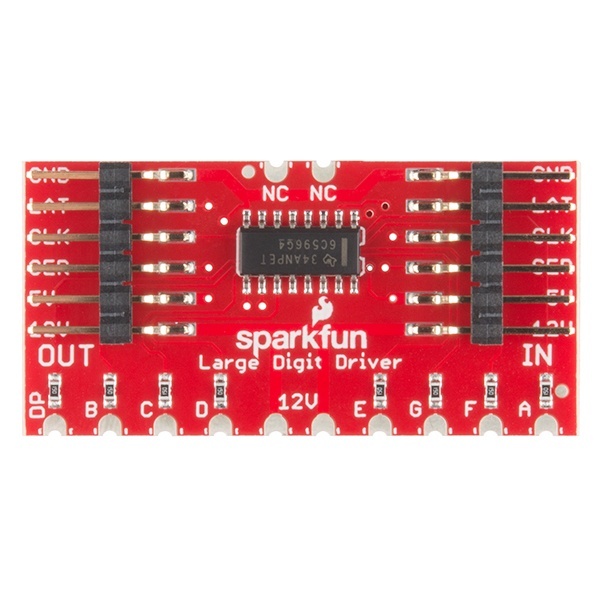

SparkFun ラージ デジット ドライバーは、Sparkfun社の大型 6.5 インチ 7 セグメント ディスプレイの背面に直接はんだ付けできる、チェーン可能なコントローラー バックパックです。大型の数値ディスプレイは、離れた場所から情報を確認したいプロジェクトに最適です。スコアキーパーやラップ タイマーは、大型 7 セグメント LED ディスプレイに最適なアプリケーションです。

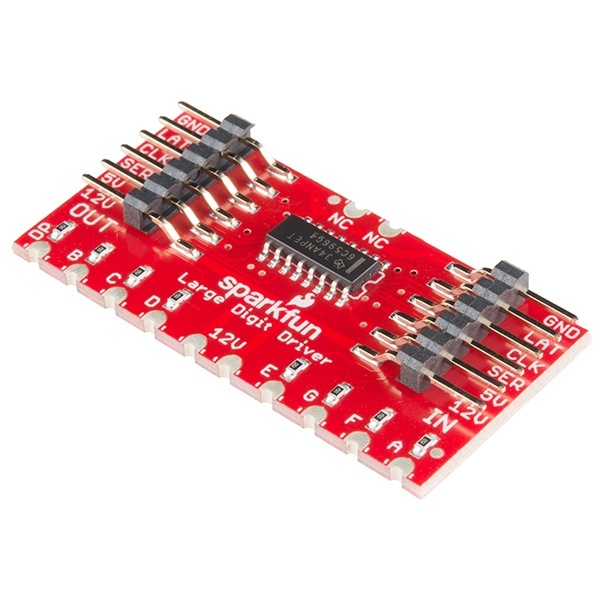

SparkFun ラージ デジット ドライバーは、ボードの下部にある 10 個のカステレーション ピンすべてと上部にある 2 つの追加カステレーションをはんだ付けすることで、7 セグメント ディスプレイの背面に簡単に取り付けることができます。ラージ デジット ドライバーには、LED 用の 12V とオンボードの TPIC6C596 IC 用の 5V の両方が必要であることに注意してください。各ドライバーには 6 つの入力ピンと 6 つの出力ピンが装備されており、これらによりドライバーをチェーン接続できます。入力/出力ピンは、GND (グランド)、LAT としてリストされています。 (ラッチ)、CLK (クロック)、SER (シリアル)、5V (ドライバ IC の電源)、12V (7 セグメント ディスプレイの電源) です。

ラージ ディジット ドライバには、6 インチ ディスプレイの各セグメントを流れる電流を 20mA に制限する 8 つのインライン 15 オーム抵抗器があります (ディスプレイ データシートで指定)。ディスプレイの各桁には、12V で約 160mA の電流が必要です。

AVC バトルボット アリーナでは、時間とスコアを表示するために SparkFun ラージ ディジット ドライバを使用しました。

●機能

・6.5 インチ 7 セグメント ディスプレイに直接接続できる設計
・IC 動作電圧: 5V
・チャネルあたり最大 250mA をシンク
・別のラージ ディジット ドライバにチェーン可能
・キャスタレーション型取り付け穴
