Cyclone IV 搭載USB-FPGAボード【EDA-301】

Cyclone IV 搭載USB-FPGAボード【EDA-301】

メーカー名:
型番:
EDA-301
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥34,500.00(税抜)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Cyclone IV 搭載USB-FPGAボード【EDA-301】の概要

【特長】
EDA-301は専用ダウンロードケーブルが不要なUSB-FPGAボードです。
専用ソフト BBC[EDA-301] により、

・FPGAのコンフィギュレーション
・コンフィギュレーションROMへの書込み

が可能です。専用ダウンロードケーブルは必要ありません。(※)
Altera社の開発環境なしで、コンフィギュレーションが行えますので、検査治具・教育用途などに便利にご利用いただけます。

ヒューマンデータ社の専用コンフィギュレーションソフト BBC[EDA-301] をご利用ください。

コードが公開されていますので、用途に合わせて自由に改造して頂けます。
USBデバイスとして認識されたことを検出し次第、rbfファイルを送信するような仕組みのアプリケーションであれば、事実上コンフィギュレーションROMは不要となります。

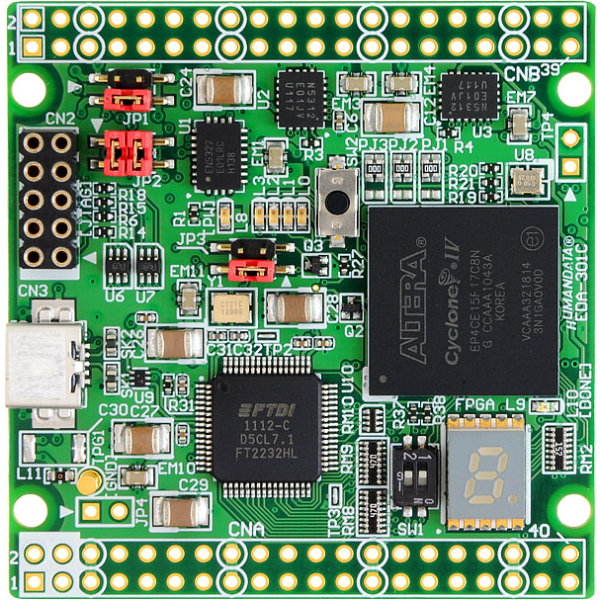

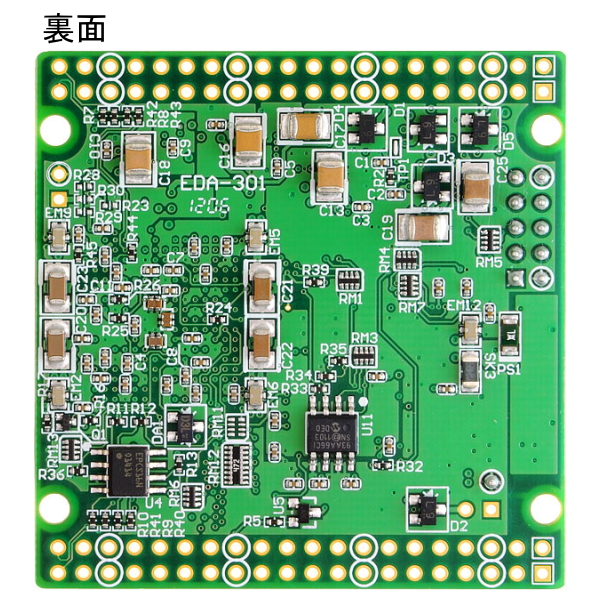

FPGAとして、Altera社の高性能FPGAである、Cyclone IV EのFPGA (BGA256pin) を搭載しています。
USBインタフェースとして、FTDI社のHi-Speed対応USBチップ(FT2232H)を搭載しており、
PCと高速の通信を行うことが可能です。

ヒューマンデータ社製 XCM-3xxシリーズと同じボードサイズで、
外部入力電源(5.0V)、またはUSBバスパワーにて動作します。


※JTAGの操作(SignalTapII等)には、アルテラ対応の専用ダウンロードケーブルが別途必要になります。
※本製品にドライバCDは添付されておりません。サポートページよりダウンロードをお願いいたします。
※商品には自習用のテキストやサンプルなどは含まれません。


【仕様】
■ Altera社 CycloneIV E FPGA EP4CE15F17C8N 搭載
■ USB経由でFPGAコンフィギュレーション
  専用コンフィギュレーションソフトで簡単操作
  EPCSメモリへのダウンロードも可能
  JTAG経由でもコンフィギュレーション可能 (専用ダウンロードケーブルが必要です)
■ USBユーザ通信ポート
  FT2232Hによりサポートされる豊富な通信モード
  SYNC FIFOモード対応
■ コンフィギュレーションROMを搭載
  (Altera:EPCS16SI8N、16Mbit、100,000回以上の書き換え可能)
■ オンボードクロック搭載
  50MHz
  外部供給可能
■ コンフィギュレーション用リセット回路搭載
■ 押しボタンスイッチ 1個
■ ディップスイッチ 1回路
■ 汎用LED 4個
■ 7セグメントLED表示器 1個
■ ステータスLED
  CONF_DONE(青)
  POWER LED(赤)
■ 電源
  外部入力(DC 5V) またはUSBバスパワー
■ USBラインのESDおよびサージ保護
■ ユーザI/O
  56本 (CNA:28+CNB:28)
■ CNBのI/O電源(VIO(B))を別途供給可能
  オンボード2.5V電源利用可能(要改造)
■ 6層基板採用
■ セミカードサイズ
  ACM-3xxシリーズと同じサイズ、同じピンレイアウト
  54mm x 53mm


■ 商品には自習用のテキストやサンプルなどは含まれません
