FPGA Spartan-6搭載 教育用ボード【EDX-007】

FPGA Spartan-6搭載 教育用ボード【EDX-007】

メーカー名:
型番:
EDX-007
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥17,700.00
(税込¥19,470.00)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

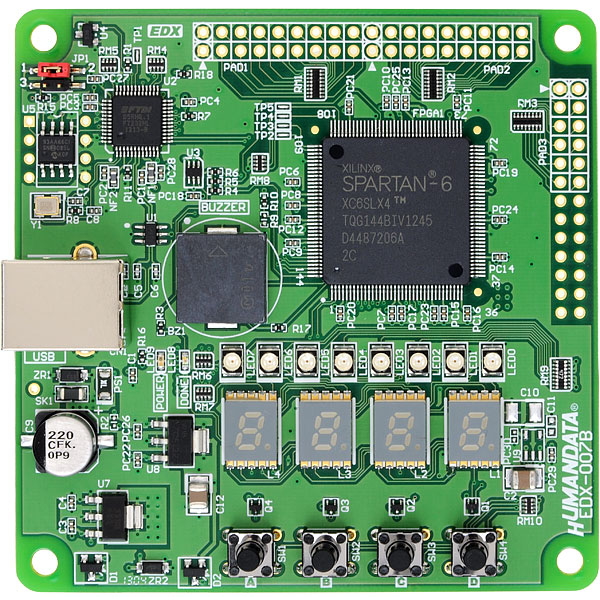

FPGA Spartan-6搭載 教育用ボード【EDX-007】の概要

【概要】
EDX-007は専用ダウンロードケーブルが不要な、FPGAトレーナです。
学校などの教育機関に豊富な実績のあるEDX-002の後継機種として開発いたしました。
FPGAには、Xilinx社の高性能FPGA Spartan-6 LX を搭載しています。限られた教育時間内でちょうど良い規模の周辺回路を装備しています。

USBインタフェースとして、FTDI社のHi-Speed対応USBチップ(FT232H)を搭載しており、
PCと高速の通信を行うことが可能です。
USBバスパワー(5.0V)にて動作します。

FPGAのコンフィギュレーションに、ソース公開アプリケーション BBC[EDX-007] を使用し、USBケーブルのみでコンフィギュレーション可能です。
学校などで、授業の進行に合わせてBITファイルを転送し、回路動作の違いを体験するといった使用が可能です。

専用アプリケーションはソースコードを公開していますので、用途に合わせて自由に改造して頂けます。

JTAGは装備しておりませんので、開発ツールのデバッグ機能は利用できません

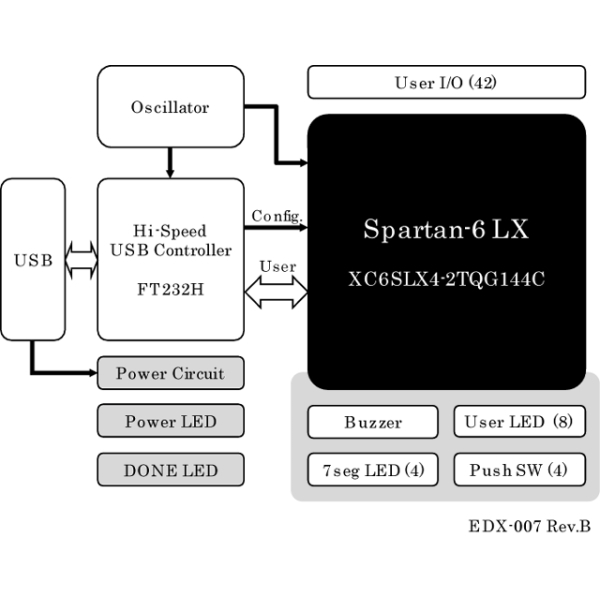

【仕様】
■ XILINX社 FPGA Spartan-6 LX (XC6SLX4-2TQG144C) 搭載
■ USB経由でFPGAコンフィギュレーション
   ・JTAGケーブルは必要ありません
   ・専用アプリケーション"BBC[EDX-007]"をご使用頂けます (ソース公開)
■ USBから電源供給
■ USB経由でPCとFPGAの通信が可能
■ 汎用LED x8
■ 7セグメントLED x4
■ 押しボタン x4
■ 圧電ブザー
■ クロック 12MHz(USBコントローラから供給)
■ ユーザI/O(セルフテスト機能) 42本
  電源は出力されていません
■ ボードサイズ: 80mm x 80mm
■ 専用透明カバー : サイズ 85mm x 85mm x 17mm
■ 4層基板

■ コンフィギュレーションROMは搭載されておりません
■ 商品には自習用のテキストやサンプルなどは含まれません


【製品構成】
●EDX-007 本体
●USB ケーブル 1.8m長


※製品に紙マニュアルやドライバCDは添付されておりません。
ヒューマンデータ社 サポートページよりダウンロードをお願いいたします。

拡張用ユーザI/Oパッド
