Spartan-6 FGG484 FPGAボード【XCM-019-LX75】

Spartan-6 FGG484 FPGAボード【XCM-019-LX75】

メーカー名:
型番:
XCM-019-LX75
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥70,000.00
(税込¥77,000.00)

Spartan-6 FGG484 FPGAボード【XCM-019-LX75】の概要

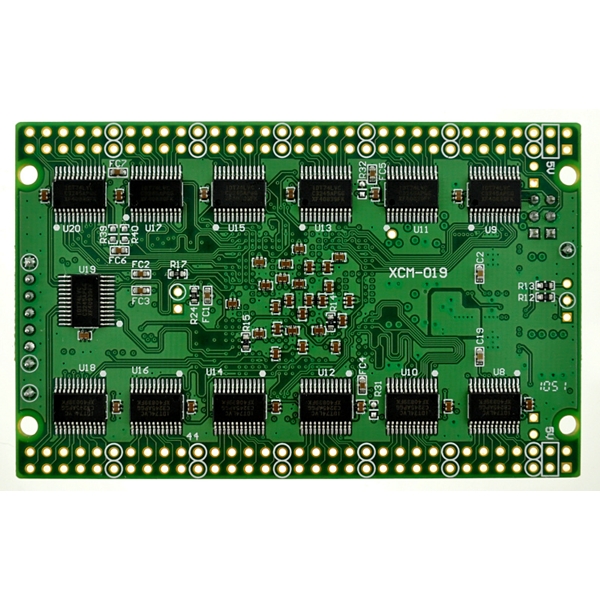

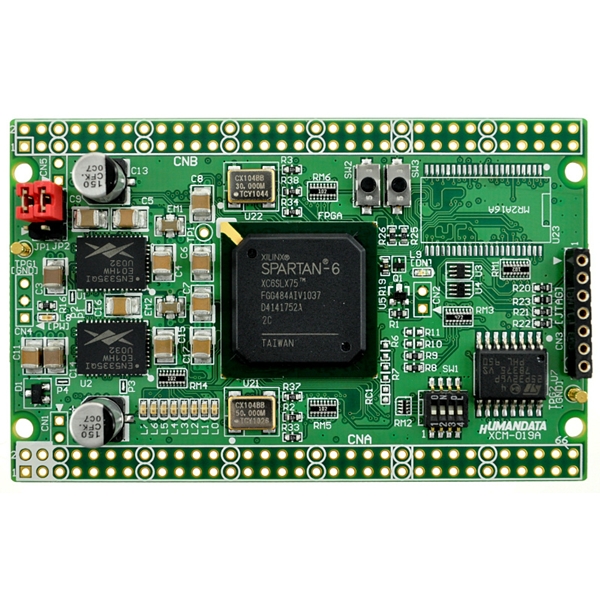

XCM-019シリーズは、XILINX社の高性能FPGAである、Spartan-6(FGG484)を搭載した、ブレッドボード(FPGA基板/FPGAボード)です。
I/O部分に5V対応レベルコンバータを実装していますので、5V系と安心して接続することができます。
レベルコンバータ毎に入力、出力の切り替えが可能です。

FPGAの概要
Slices11,662
Logic Cells74,637
DSP Slices132
Maximum Distributed RAM Bits692 Kb
Total Block RAM Bits3,096 Kb
Maximum user I/O pins(Device)316
Maximum user I/O pins(Board)100

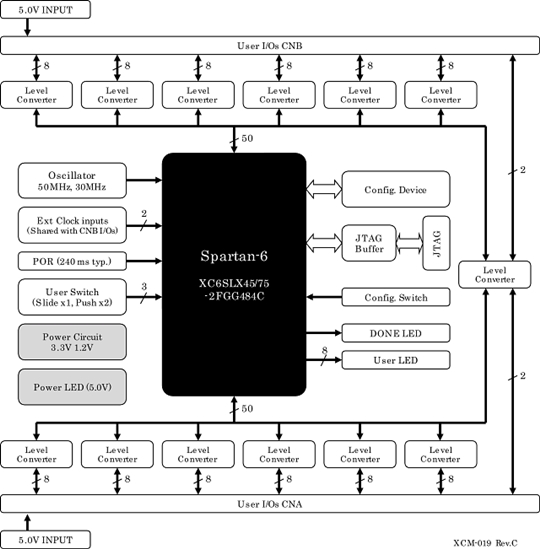

■XC6SLX75-2FGG484Cを搭載
■ 豊富なI/Oを外部引き出し(100本)
■ I/O部に5Vレベルコンバータを搭載
  8ビット毎に制御可能(一部4ビット)
■ オンボードクロック 搭載
  30MHz、50MHz(LVTTL)
  外部クロック入力可能(一部I/Oとの切替えが必要)
■ コンフィギュレーションSPI-ROM 搭載
  Numonyx: M25P32-VMF
  iMPACTからISP可能
■ 7ピンJTAGコネクタ装備
  FPGAへのコンフィギュレーション
  JTAG Buffer回路で、安定したダウンロードを実現
  コンフィギュレーションSPI-ROMへのISP
■ 8つの汎用LED
■ 3つの汎用スイッチ
  プッシュボタンスイッチ x2
  スライドスイッチ x1
■ ステータスLED(Power.Done)
 ■ 5V単一電源動作
    内部に必要な3.3V 、1.2V生成回路内蔵
 ■ コンフィギュレーション用リセット機能
 ■ クレジットカードサイズ
    54 x 86mm
