HALDER ボールロックピン セルフロッキング 長さ調整機構付 ピン径10 ワーク厚30～40
マルツコード：
M2326-535
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/29 08:16 現在）

納期：
4営業日程度
数量
1個以上
￥9,956.00
(税込￥10,951.00)

HALDER ボールロックピン セルフロッキング 長さ調整機構付 ピン径10 ワーク厚30～40【22370.0628】

の概要
※商品画像は代表画像です。

●特長

・部品や加工品をスピーディかつ遊びゼロで結合します。
・クランプの長さはナットとカウンター・ナットを手で回すことにより、無段階で調整できます。
・耐食性があります。
・ステンレス鋼1.4305(SUS303相当)
・保持ケーブル(EH22400.別売り)の取付が可能です。
・取付穴公差H11

【用途】
・調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。

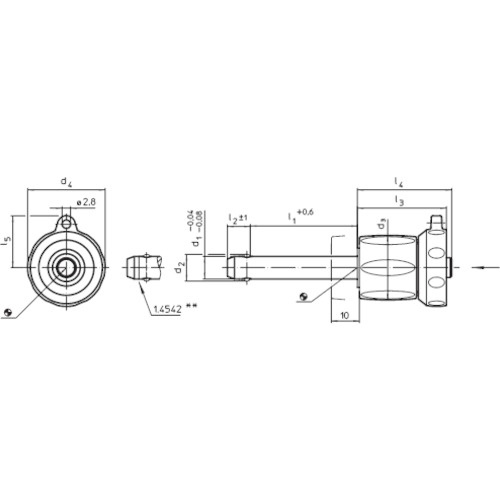

●仕様

・d1:10
・d2:12.0
・d3:23.0
・d4:27.6
・l1:300～40
・l2:9.6
・l3:31.2
・l4:33.1
・l5:18.0
・取付穴H11:10
・せん断強度(kN):60

●仕様2

・セルフロック機能
・ロック解除機能付
・穴の公差はH11
・使用温度範囲:-30～80℃
・長さ調整機構付

【材質/仕上】
・ピン部:ステンレス鋼 1.4305(SUS303相当)
・バネ:ステンレス鋼
・調整ナット:熱可塑性樹脂、銀色
・ロック・ナット:熱可塑性樹脂、黒
