HALDER ソケット・ピン・スプリング加圧ボール付 ピン径8 ワーク最大厚25【22400.0088】

HALDER ソケット・ピン・スプリング加圧ボール付 ピン径8 ワーク最大厚25【22400.0088】

メーカー名:
型番:
22400.0088
環境区分:
RoHS2対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥2,974.00
(税込¥3,271.00)

HALDER ソケット・ピン・スプリング加圧ボール付 ピン径8 ワーク最大厚25【22400.0088】の概要

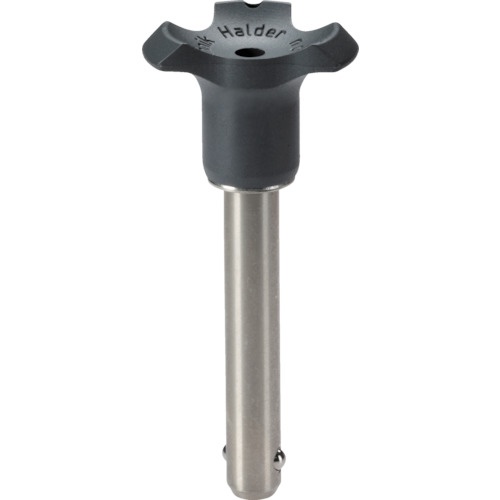

※商品画像は代表画像です。

●特長

・部品や加工品をスピーディに固定、ロック、交換、位置決めします。
・頻繁に着脱を繰り返す箇所に最適です。
・耐食性があります。
・使い易いグリップです。
・本製品はボールロックピンとは異なりロック機構は付いていません。

【用途】
・頻繁に着脱を繰り返す箇所に最適です。

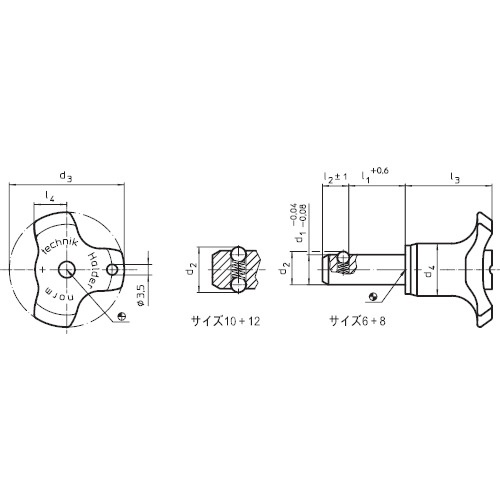

●仕様

・d1:8
・d2:8.7
・d3:38
・d4:17.3
・l1:25
・l2:6.3
・l3:28.6
・l4:10.8
・取付穴H11:8
・せん断強度(kN):40
・引張り荷重潤滑無(Nmax.):15

●仕様2

・穴の公差はH11
・使用温度範囲:-30~80℃
・保持ケーブルEH22400.の取付可能

【材質/仕上】
・ピン部:ステンレス鋼 1.4305(SUS303相当)
・グリップ部:ポリアミド6(PA6)
・バネ:ステンレス鋼

【注意】
・ボールの背後にバネが入っているタイプとは異なり、ボールはロックされません。引っ張るとピンは抜けます。
