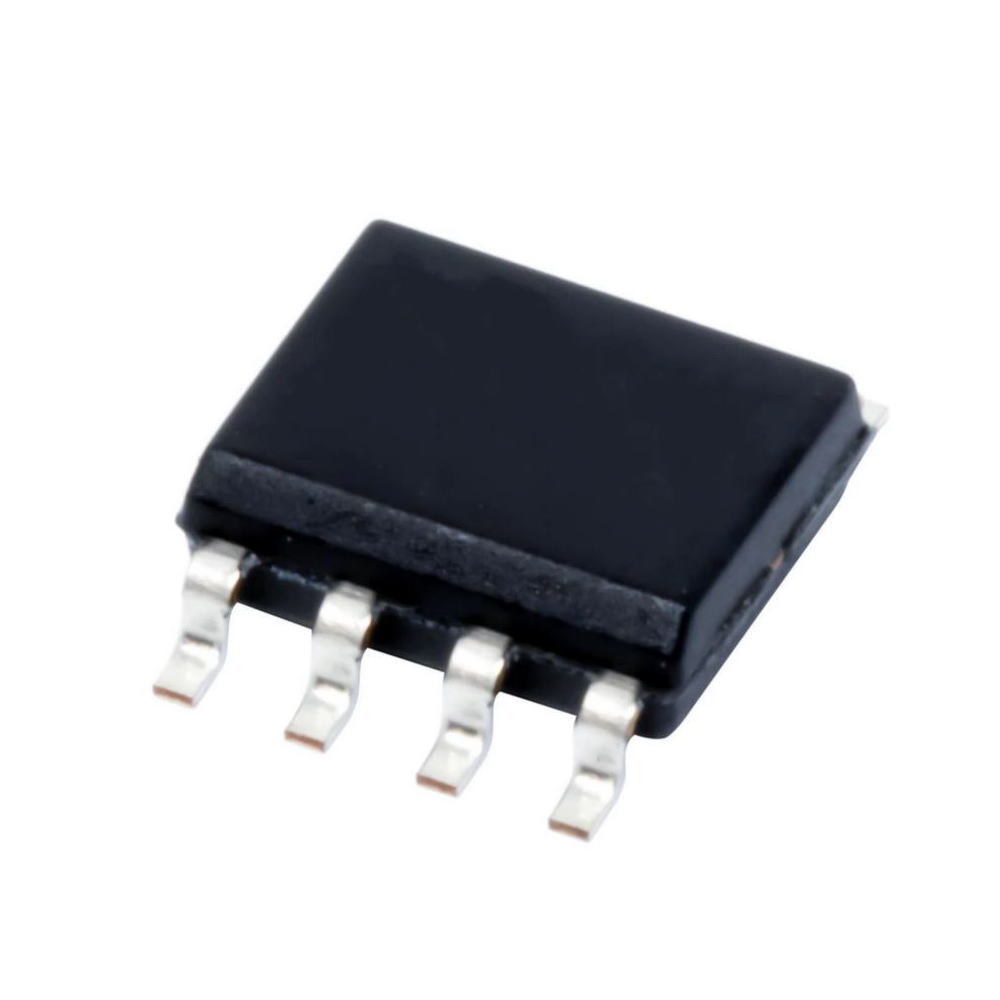

TPS2082DR
電源分配スイッチ
マルツコード：
M2331-184
品質ランク：
M1
自社在庫数： ※在庫限り品
100個
（ 2025/05/01 18:55 現在）

出荷予定日：
2025/5/2
数量
1個以上
￥638.00
(税込￥701.00)

こちらからもご購入いただけます

1 個以上
¥638.00
(税込 ¥701.00)
　　　
納期：20営業日程度 　　　
確認する
テープ＆リール（TR）
2,500 個以上
¥149.71
(税込 ¥164.68)
確認する
カット テープ（CT）
1 個以上
¥438.58
(税込 ¥482.43)
確認する
Digi-Reel®
1 個以上
¥438.58
(税込 ¥482.43)
確認する

電源分配スイッチ【TPS2082DR】

の概要

配電システム用の2チャンネルスイッチ


このデバイスは、大きな容量性負荷や短絡が発生する可能性があるアプリケーションに適しています。
複数のパワースイッチが必要な配電システム用に、80mΩのNチャネルMOSFETパワースイッチが1つのパッケージに2チャンネル組み込まれています。各スイッチは、ロジックイネーブル入力によって制御されます。チャージポンプは外付け部品を必要とせず、2.7Vの低い電圧で動作します。
出力負荷が電流制限スレッショルドを超えるか短絡が発生すると定電流モードに切り替わり、過電流ロジック出力をLowにして、出力電流を安全なレベルに制限します。
継続的な過負荷や短絡によりスイッチの電力損失が増加しジャンクション温度が上昇すると、熱保護回路が働き損傷を防止します。十分に冷却されると、熱シャットダウンから自動的に回復します。内部回路により、有効な入力電圧が存在するまではスイッチがオフのままであることが保証されています。

●特長

・80mΩハイサイドMOSFETスイッチを搭載
・連続電流：1チャンネルにつき500mA
・過電流ロジック出力による独立した過熱保護と短絡保護機能
・動作範囲：2.7V～5.5V
・CMOS/TTL互換のイネーブル入力
・立ち上がり時間：2.5ms(typ)
・低電圧ロックアウト
・待機時消費電流：10μA(max)
・双方性スイッチ
・8ピン SOICパッケージ
・動作温度範囲：0℃～＋85℃
・ESD保護

在庫状況：営業所に在庫はございません。
