センス端子分離電圧検出器(コンデンサ遅延タイプ)【XC6118N28AMR-G】 ※在庫限り品

センス端子分離電圧検出器(コンデンサ遅延タイプ)【XC6118N28AMR-G】 ※在庫限り品

メーカー名:
型番:
XC6118N28AMR-G
環境区分:
RoHS2対応
品質ランク:
M1
数量

自社在庫数
97
2024/06/18 07:55 現在)
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥84.00
(税込¥92.00)

センス端子分離電圧検出器(コンデンサ遅延タイプ)【XC6118N28AMR-G】の概要

高精度、低消費電流で動作する2.8Vの電圧検出器


XC6118シリーズは、CMOSプロセスとレーザートリミング技術を用いて、高精度、低消費電流を実現した電圧検出器です。センス端子と電源入力端子が分離されており、別電源の電圧を監視することが可能です。センス端子と電源入力端子を分離して使用することで、監視する電源の電圧が0Vまで低下しても、検出状態を保持することができます。また、遅延回路を内蔵しており遅延容量端子にコンデンサを接続することによって、任意の解除遅延を持たせることができます。出力形態はCMOS出力とNchオープンドレイン出力の2種類があります。

●特長

・高精度:±2%(設定検出電圧≧1.5V)、±30mV(設定検出電圧<1.5V)
・低消費電流:0.4μA(検出時、VIN=1.0V)(typ)、0.8μA(解除時、VIN=1.0V)(typ)
・検出電圧範囲:0.8V~5.0V(0.1Vステップ)
・動作電圧範囲:1.0V~6.0V
・検出電圧温度特性:±100ppm/℃(typ)
・出力形態:CMOS出力、 Nchオープンドレイン出力
・動作周囲温度:-40℃~+85℃
・遅延回路内蔵:遅延容量端子付き

●仕様

出力形態Nchオープンドレイン
検出電圧2.8V
オプション遅延容量端子あり、ヒステリシス5%

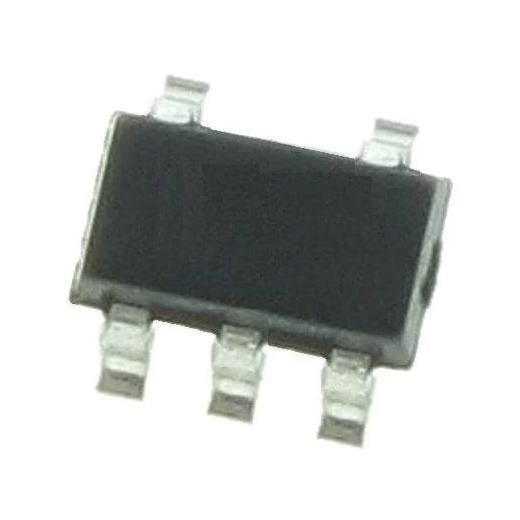

パッケージSOT-25
ピン数5
外形寸法2.8×2.9×1.3mm
