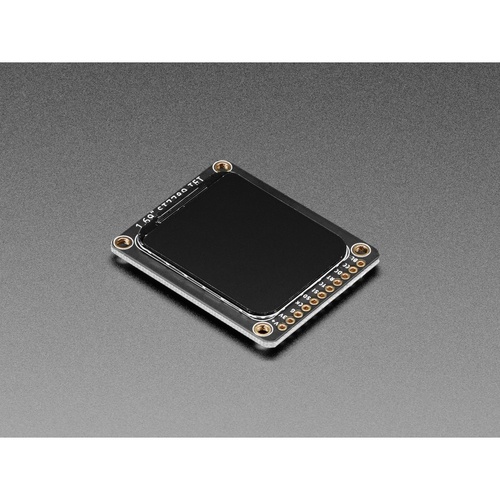

1.69インチ 280×240 角丸TFT IPSディスプレイ【ADA-5206】

1.69インチ 280×240 角丸TFT IPSディスプレイ【ADA-5206】

提携先在庫数：4個(2024/04/26 09:00現在)ST7789が搭載された角が丸いIPS液晶です。画面サイズは1...
メーカー名：
型番：
ADA-5206
品質ランク：
M1
数量

納期：
4日程度

提携先在庫数：4個(2024/04/26 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥3,380.00
(税込￥3,718.00)

1.69インチ 280×240 角丸TFT IPSディスプレイ【ADA-5206】の概要

ST7789が搭載された角が丸いIPS液晶です。画面サイズは1.69インチと小さめですが、ディスプレイの画素密度は220 ppiと高精細です。280 x 240の16 bitフルカラーピクセルで、IPS方式により、視野角が広く、見る位置による色の変化が少ないのできれいに見えます。独自のピクセルアドレス指定可能なフレームバッファを備えているので、ピンの本数の少ない小型のものも含め、あらゆるマイクロコントローラで使用可能です。

4線式SPI接続で画像を出力し、超低ドロップの3.3 Vレギュレータと3/5 Vレベルシフタ搭載により、3.3 V/ 5 Vの両対応で電源及びロジックを使用できます。また、microSDカードスロット搭載により、FAT16/FAT32フォーマットのmicroSDカードに書きこまれた画像を出力することができます。表示用のライブラリが用意されているので、簡単に使用することができます。

●仕様

・電源電圧 VCC:3.3、5 V 両対応
・解像度:280 × 240、16 bitカラー
・画素密度:220 ppi
・microSDカードスロット搭載
・ブレッドボード用に 1 x 11 ピンヘッダ付属
・スクリーンサイズ:38 x 30 mm
・全体サイズ:45.8 x 36.8 x 5.4 mm
・重量:9.9 g

【ピンアサイン】

1. VIN (3 ~ 5 V DC power)
2. Backlight (3~5 V logic PWM optional input)
3. Ground
4. SPI Clock (3~5 V logic in)
5. SPI MOSI (3~5 V logic /SD In)
6. SPI MISO (3~5 V logic /SD Out)
7. TFT Data/Command (3~5 V logic in)
8. TFT Reset (optional 3~5 V logic in)
9. TFT SPI Chip Select (3~5 V logic in)
10. SD Card SPI Chip Select (3~5 V logic in)
