Gravity - アナログシグナルアイソレータ【DFROBOT-DFR0504】

Gravity - アナログシグナルアイソレータ【DFROBOT-DFR0504】

センサ動作の信頼性を保証するには、多くの場合、電気的絶縁が必要です。pHセンサや電気導通センサなど、同一電源に接続された...
メーカー名：
型番：
DFROBOT-DFR0504
品質ランク：
M1

Gravity - アナログシグナルアイソレータ【DFROBOT-DFR0504】の概要

センサ動作の信頼性を保証するには、多くの場合、電気的絶縁が必要です。pHセンサや電気導通センサなど、同一電源に接続された場合、相互に干渉し、同じ容器で正常に計測しない場合があります。干渉がなく、高安定、高信頼のセンサ動作を保証するには、信号と電源の絶縁が必要です。

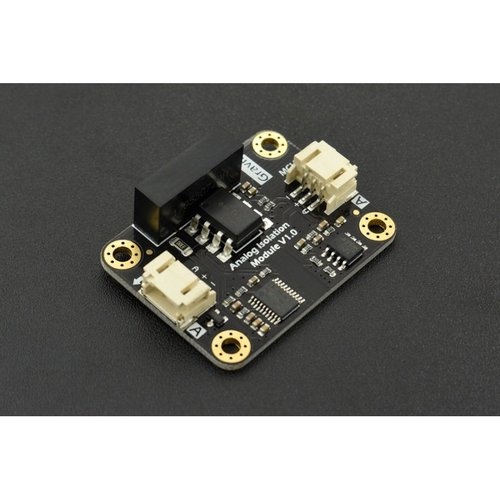

Gravity:アナログシグナルアイソレータは、センサモジュール間の相互干渉を効果的に防止します。本モジュールは、オンボードの5 V 絶縁電源チップによりセンサに直接給電が可能で、外部電源は不要なので、簡単かつ実用的です。ワイヤコネクタはDFRobot 3ピンアナログセンサ用の特別設計で、プラグアンドプレイではんだ付け不要です。アナログシグナル送信レートは1:1で、本モジュールを回路に接続した場合、センサの出力シグナルへの影響は軽微です。また、メインボードのコードを変更する必要はありません。

本アナログシグナルアイソレータは、水センサ間の干渉防止が必要な、複数パラメータの水質モニターシステムなどで、センサ間の干渉防止に応用できます。

本製品はDFRobot製のアナログセンサのほぼすべてと互換があり、電気的絶縁が要求される状況でのさまざまな要件に対応可能です。

・MCUターミナル(非絶縁ターミナル)には、5.0±0.1 Vの正確な電圧を給電してください。入力電圧が高精度だとアナログ出力電圧の精度も向上します。
・本モジュールは動作中に消費電流が比較的大きくなります。Arduinoボードには外部電源を与え、十分な電力と電圧制度を保証してください。
・センサ/モジュールの動作電流にご注意ください。SEターミナル出力電流は最大170 mAです。
・MCUターミナル(非絶縁ターミナル)のGNDと、SENターミナル(絶縁ターミナル)のGNDは互いに絶縁し、短絡させないでください。
・動作中、アイソレータが発熱するのは正常です。

●特長

・絶縁電源チップ(5 V 0.75 W)搭載で追加電源不要
・大半のDFRobot I2Cコネクタセンサ/モジュール互換で、プラグアンドプレイ、はんだ付け不要

●仕様

・動作電圧:5.0 V
・コネクタタイプ:PH2.0-4P
・インターフェースプロトコル:I2C
・インターフェース信号レベル:ハイ 3.3 V、ロー 0 V
・寸法:42 x 32 mm
・コントローラ側(非絶縁側)
　－動作電圧:5.0 ± 0.15 V
　－無負荷電流:15 mA(標準)
・モジュール側(絶縁側)
　－出力電圧:5.0 ± 0.15 V
　－出力電流:150 mA(最大)

【セット内容】

・1 x Gravity - アナログシグナルアイソレータ
・1 x 2線 PH2.0-3P ケーブル
