POLOLU-4082
S13V30F5搭載 5V昇降圧レギュレータ
マルツコード：
M2349-477
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/23 11:10 現在）

提携先在庫数：4個(2025/06/23 09:00現在)

出荷予定日：
2025/6/27
16:00
までのご注文で
2025/6/27
出荷
数量
1個以上
￥2,231.00
(税込￥2,454.00)

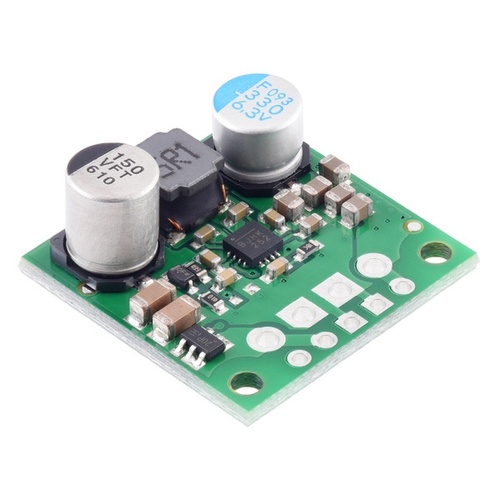

S13V30F5搭載 5V昇降圧レギュレータ【POLOLU-4082】

の概要

2.8 ~ 22 Vまでの入力電圧に対応した5 V出力の高効率な昇降圧スイッチングレギュレータで、バックブースト構造を採用することで昇圧、降圧のどちらでも行えるようになっています。85％を超える標準効率と3 Aの標準出力電流を提供し、最大20 Vの入力逆電圧保護、低電圧誤動作防止機能、出力過電圧保護、および過電流保護を備えています。また、オプションのイネーブル入力を備え、VINに1 Vあたり10 A未満の電流で、レギュレータを低電力状態にすることができます。

【注意】

本製品は、長時間使用しているとかなりの高温になることがありますので、ご注意ください。

●仕様

・入力電圧:2.8 ~ 22 V
・出力電圧:5 V ± 3%
・平均継続出力電流:2 ~ 4 A(入力電圧に依存します)
・平均変換効率:85 ~ 95 %(入力電圧に依存します)
・標準的な無負荷時消費電流:10 ~ 20 mA
・入力低電圧誤動作防止機能及び出力過電圧保護
・過電流、過熱、逆電圧(20 Vまで)保護
・ソフトスタート機能(突入電流防止)
・固定スイッチング周波数:~ 500 kHz
・寸法(mm):22.9 x 22.9 x 9.7
・M2ネジ用二つの取り付け穴

【セット内容】

・2 x ターミナルブロック
・1 x ピンヘッダ
・1 x S13V30F5搭載 5V 昇降圧レギュレータ
