nRF52833 MDBT50Q-512K モジュール(チップアンテナ)【RAYTAC-MDBT50Q-512K】

nRF52833 MDBT50Q-512K モジュール(チップアンテナ)【RAYTAC-MDBT50Q-512K】

提携先在庫数：115個(2024/04/30 09:00現在)Nordic社製nRF52833を搭載したBluetoot...
メーカー名：
型番：
RAYTAC-MDBT50Q-512K
環境区分：
RoHS対応
品質ランク：
M1
数量

納期：
4日程度

提携先在庫数：115個(2024/04/30 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥1,130.00
(税込￥1,243.00)

nRF52833 MDBT50Q-512K モジュール(チップアンテナ)【RAYTAC-MDBT50Q-512K】の概要

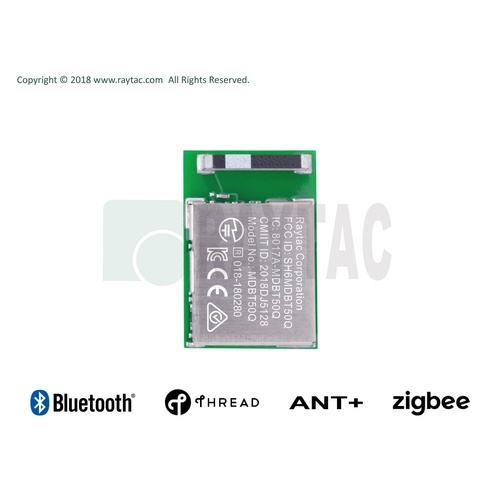

Nordic社製nRF52833を搭載したBluetoothモジュール(チップアンテナモデル)です。BT5.1、BT5 Bluetooth認定で、BT5 Long Rangeに対応しています。周辺機器とセンサを接続するためのGPIO、SPI、UART、I2C、I2S、PWM、ADC、NFC、USBを内蔵しています。 FCC、IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPCに対応し、日本国内で適法に使用できる「技適マーク」がある製品です。

※ 本モジュールは非常にサイズが非常に小さいため、難しいはんだづけが必要です。また、nRF52について理解されている方のみを対象とした製品です。ご利用いただく際には、ご自身でデータシートをお読みいただく必要があります。予めご理解の上、お買い求めください。

【MDBT50Q-512K】

・Nordic nRF52833 SoCソリューション
・Nordic セミコンダクタ認定のサードパーティモジュール
・Bluetooth 5.0/5.1 仕様認定
・BT5 Long Range 対応
・認定:FCC、IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPCに対応、工事設計認証(いわゆる技適マーク) 対応
・32-bit ARM Cortex M4F CPU搭載
・メモリ:Flash:512 KB、RAM:128 kB　
・RoHS、Reach準拠
・寸法:10.5× 15.5× 2.2 mm
・GPIO:48本
・チップアンテナ
・インタフェース:SPI、UART、 I2C、I2S、PWM、ADC、NFC、USB
・Bluetooth Low Energy、ANT+、Zigbee、Thread(802.15.4) 超低電力ワイヤレスアプリケーションに適合した柔軟なマルチプロトコルSoC

【機能】

・チップアンテナを内蔵したBT5、BT5 ローエナジーソリューション
・コンパクトな寸法:10.5× 15.5× 2.2mm
・BT5エンドプロダクト認定
・BT5、IEEE 802.15.4、2.4 GHz RF、ANT対応
・認定:FCC、IC、CE、Telec、KC、SRRC、NCC、WPC対応、CE RED、RCM準拠
・Bluetooth Low Energy、2.4 GHz 超低電力ワイヤレスアプリケーションに適合した柔軟なマルチプロトコルSoC

●仕様

・32-bit ARM Cortex M4F CPU搭載
・動作電源:1.7 ～5.5 V
・柔軟で構成可能なGPIO 48本
・Bluetooth 5、IEEE 802.15.4 2.4 GHzトランシーバ
　－1 Mbps Bluetooth low energy(BLE) モード:感度 -95 dBm
　－125 Kbps BLE モード(long range):感度 -103 dBm
　－送信電力 +8 dBm( 4 dBステップで-20 dBmまで)
　－nRF52、nRF51、nRF24L、nRF24AP シリーズとオンエア・コンパチブル 　　　　　 - プログラマブル出力電力:+8 dBm~-20 dBm
・RSSI (1dB 分解能)対応データレート:
・Bluetooh 5:2 Mbps、1 Mbps、500 kbps、125 kbps
・IEEE 802.15.4-2006:250 kbps
・独自仕様の2.4 GHz:2 Mbps、1 Mbps
・高度なチップインターフェース:
　－USB 2.0フルスピード(12 Mbps)コントローラ
　－QSPI 32 MHz インターフェース
　－高速32 MHz SPI
　－タイプ2ニアフィールドコミュニケーション(NFC-A)タグ、ウェイクオンフィールドPPI(プログラマブル周辺機器相互接続)付
　－12bit 200 kHz ADC、プログラマブルゲイン付き構成可能な8チャネルEasyDMA自動データ転送、周辺機器へのCPU処理なし
　－4 x 4 チャネルPWM(パルス幅変調)ユニット、EasyDMA付
　－オーディオ周辺機器:I2S、デジタルマイクロフォンインターフェース(PDM)
　－5 x 32ビットタイマ、カウンタモード付
　－最大4 x SPIマスター/3 x SPIスレーブ、EasyDMA付
　－最大2 x I2Cコンパチ２線式マスター/スレーブ
　－2 x UART(CTS/RTS)、EasyDMA付
　－クアドラチュアデコーダ(QDEC)
　－3 x 24 リアルタイムカウンタ(RTC)
・動作温度:-40℃～+85℃
