SFE-SEN-18632
MicroMod 環境ファンクションボード
マルツコード：
M2349-794
品質ランク：
M1
自社在庫数：
0個
（ 2025/08/07 17:05 現在）

提携先在庫数：4個(2025/08/07 09:00現在)

出荷予定日：
2025/8/15
数量
1個以上
￥32,204.00
(税込￥35,424.00)

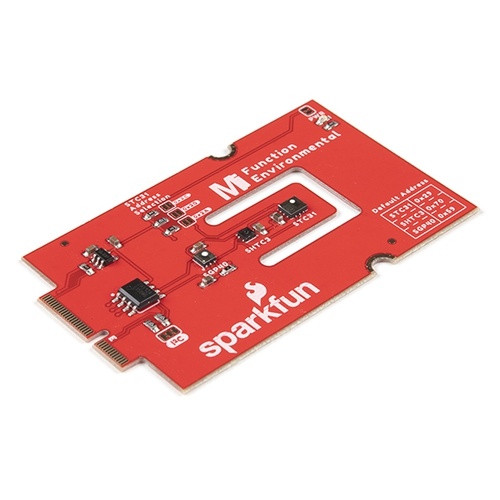

MicroMod 環境ファンクションボード【SFE-SEN-18632】

の概要

MicroModプロセッサボードで環境センシングを行えるようにするファンクションボードです。 空気質(SGP40)、温度湿度(SHTC3)、CO2濃度(STC31)を屋内環境で監視するセンサを搭載、MicroModのI2Cバスで通信を行ないます。

・SGP40 は室内や屋内の空気質を測定します。温度制御されたマイクロホットプレート付きの酸化金属(MOx)センサで、湿度較正された揮発性有機化合物 (VOC)ベースの室内空気質信号を提供します。検出素子とVOCアルゴリズムのどちらも、実世界の用途に存在する汚染ガスに対して類を見ない堅牢さを備え、長期間安定性、低ドリフト、少ないデバイス間のばらつきが特徴です。
・SHTC3 は極めて正確なデジタル温度湿度センサです。相対湿度測定範囲0～100% RHの容量式湿度センサ、温度測定範囲-40℃ ～125℃のバンドギャップ式温度センサを使用しています。 旧製品SHTC1 より±2% RH、±0.2℃と高精度で柔軟性が高いです。
・STC31は熱伝導率に基づいてCO2濃度を測定します。CO2測定範囲は、 0 ～25 vol%と0 ～100 vol%、測定再現性は 0.2 vol、安定性は 0.025 vol% /℃です。測定の精度は測定範囲に依存し、0.5 vol% + 3% 測定値、 1 vol% + 3% 測定値です。SHTC3の測定値を使用すれば、湿度で較正された測定値と温度補正を改善できます。 STC31は。大気圧の較正も可能なので、高地にお住まいの方にも便利です。

M.2 MicroMod コネクタにより、ハンダ付け不要でシステムに接続できます。AP2112 3.3 V 電源レギュレータ、I2Cプルアップ抵抗、電源LED、LEDを無効にするジャンパ、STC31 のアドレスを変更するジャンパがボードに搭載されています。

注:MicroMod プロセッサとメインボードは、本製品には含まれていません。別途お買い求めください。

【MicroModとは】

MicroModは、M.2コネクタを利用して、マイクロコントローラーの「プロセッサーボード」をさまざまな「キャリアボード」周辺機器に接続するモジュラーインターフェイスエコシステムです。

●特長

・入力電圧範囲
　－2.5 V ～ 6.0 V
　　〇標準 5 V(メインボードのUSBコネクタ経由)
　　〇標準 約3.7 V ～ 4.2 V (メインボードのLipo電池コネクタ経由)
・I/O 電圧
　－3.3 V
・AP2112 3.3 V 電圧レギュレータ(定格 600 mA)
・電源LED
・I2Cプルアップ抵抗
・Sensirion SGP40 空気センサ
　－ユーザI2Cインターフェース
　　〇アドレス:0x59(デフォルト)
　－動作電圧範囲:1.7 V ～3.6 V (標準 3.3 V)
　－動作温度範囲:-20℃ ～55℃
　－標準消費電流
　－連続動作時 2.6 mA (3.3 V)
　－アイドル時 34 A (ヒーターオフ)
　－出力信号
　－デジタルRAWデータ(SRAW):0 ～65535 ティック
　－デジタル処理済データ(VOCインデックス):0 ～500 VOC インデックスポイント
　－電源投入時動作
　－信頼できるVOCイベント検出までの時間:<60秒
　－仕様が満たされるまでの時間:<1時間
　－推奨サンプリング間隔
　－VOCインデックス:1秒
　－SRAW:0.5～10秒(標準1秒)
・Sensirion SHTC3 温度湿度センサ
　－ユーザI2Cインターフェース
　　〇アドレス:0x70 (デフォルト、変更不可)
　－動作電圧範囲:1.62 V ～ 3.6 V(標準 3.3 V)
　－動作温度範囲:40℃ ～ 125℃
　－相対湿度:
　－測定範囲:0 % ～ 100 %
　－標準精度:±2 %RH
　－分解能:0.01 %RH
　－温度
　－測定範囲:-40℃ ～ 125℃
　－標準精度:±0.2℃
　－分解能:0.01℃
　－標準消費電流(モードにより異なる)
　－4.9 A ～ 430 A (ノーマルモード)
　－0.5 A ～ 270 A (ローパワーモード)
　－STC31で温度湿度較正可能
・Sensirion STC31 CO2センサ
　－ユーザI2Cインターフェース
　　〇アドレス:0x29(デフォルト)、0x2A、0x2B、0x2C
　－動作電圧範囲:2.7 V ～ 5.5 V(標準 3.3 V)
　－動作温度範囲:-20℃ ～ 85℃
　－N2中および大気中のCO2に較正
　－測定範囲
　－0 ～ 25 vol% (N2中)
　－0 ～ 100 vol% (大気中)
　－精度
　－0.5 vol% + 3% 測定値(N2中)
　－1 vol% + 3% 測定値(大気中)
　－濃度/温度分解能:16-bit
　－再現性:0.2 vol%
　－温度安定性:0.025 vol%/℃
　－スタートアップ時:14 ms
　－熱伝導センサは、較正されたガス濃度と温度出力を提供
・ジャンパ
　－PWR LED
　－I2Cプルアップ抵抗
　－STC31 アドレス選択

注:各センサで予約済みの I2Cアドレスは0x59(SGP40)、0x70(SHTC3)、0x29 (STC31) です。複数のSTC31センサと、単一バスで通信するには、マルチプレクサ(MUX)が必要になります。SHTC3は、Qwiic Mux (0x70)と同一アドレスを使用します。SHTC3を複数お使いになる場合、マルチプレクサのデフォルトアドレスの調整が必要です。
