UCTRONICS-B0266
ラズパイ/JetsonNano/NX用モノクロデュアルカメラモジュール
マルツコード：
M2349-937
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/08 07:55 現在）

提携先在庫数：6個(2025/05/07 09:00現在)

出荷予定日：
2025/5/14
16:00
までのご注文で
2025/5/14
出荷
数量
1個以上
￥29,191.00
(税込￥32,110.00)

ラズパイ/JetsonNano/NX用モノクロデュアルカメラモジュール【UCTRONICS-B0266】

の概要

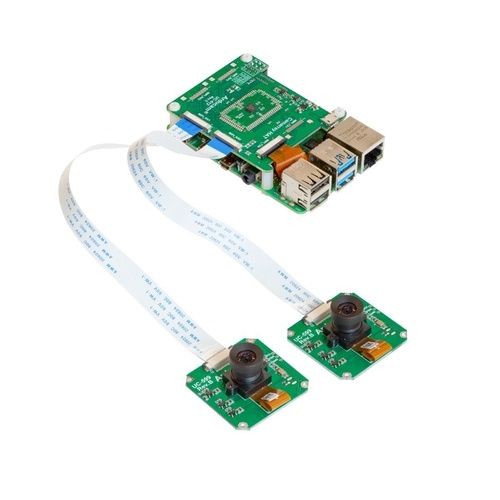

同期型OV9281グローバルシャッターカメラ2台とArducam CamarrayステレオカメラHATのバンドルキットです。

MIPI CSIカメラ1スロットで、各種ベースラインのカメラ2台を同時使用でき、より優れたプロトタイピング/評価が可能です。イメージセンサ2台は別のカメラボードにあるので、視点を簡単に移動できます。固定ステレオカメラ以上の柔軟性が必要な場合のPoC段階でも有効に使用できます。このバンドルによって、使用目的に応じた、最適な開発環境の構築が可能となります。

【用途】

・ヘッド/視線追跡
・ジェスチャ検出
・動き検出
・3D再構成
・深度関連のビジョンアプリケーション

※ 注意

・Raspberry Piボードは別売りです。
・Raspberry Pi Zeroは推奨しません。

●特長

Camarrayステレオカメラ HAT

・Raspberry Pi 3B/3B+/4B、Jetson Nano/NX対応
・MIPIカメラ2入力/1出力
・1/2 レーンMIPIカメラ入力(最大1 Gbps/レーン)
・2 レーン MIPI出力(最大1 Gbps/レーン)
・RAW8/RAW10/RAW12 出力フォーマット(入力フォーマットで自動切り替え)
・標準 V4L2フレームワーク/ビデオノード/コントール対応(露出、ゲイン、カメラパラメータ依存)
・Arducam カメラ対応(独自カメラドライバ、フル解像度コンバインで 最大16 メガピクセル)
・カメラサイドバイサイドコンバイン対応、チャンネル0/1の即時ソフトウェア切替
・HAT サイズ:65 x 56 mm

カメラ

・センサ:モノクロームグローバルシャッターOV9281
・画素サイズ:3 μm x 3 μm
・有効アレイサイズ:1280 x 800
・光学サイズ:1/4インチ
・焦点範囲:30 mm～無限大
・IR感度:IRフィルター無し、IR感度あり
・出力インターフェース:2レーン MIPIシリアル出力
・ビデオモード:8ビット RAW
・90fps@1280*2 x 800(Arducam Jetson Nano/Xavier NX用ドライバ)
・60 fps@1280*2 x 800(Arducam Rpi用ドライバ)
・ボードサイズ:40 mm x 40 mm

レンズ

・光学フォーマット:1/2.7インチ
・歪み:<1%
・有効焦点距離:2.8 mm
・1/4インチRPiカメラ視野角:70°(水平)
・F値:2.8
・マウント:M12
・サイズ:14 mm x 15.6 mm
・重量:4 g
・デフォルト:低歪みM12レンズ(部品番号M27280M07S)

【セット内容】

・2 x 1MP OV9281グローバルシャッターカメラモジュール(低歪みM12 レンズ付き)
・1 x Arducam CamarrayステレオカメラHAT
・2 x 150 mm 22 /22ピンカメラケーブル
・1 x 300 mm 15/22ピンカメラケーブル
・1 x 73 mm 15/22ピンカメラケーブル
・4 x M2.5*10 mmナイロン六角スペーサ―
・4 x M2.5 ナイロンナット
・4 x M2.5*6 mmナイロンネジ

在庫状況：営業所に在庫はございません。
