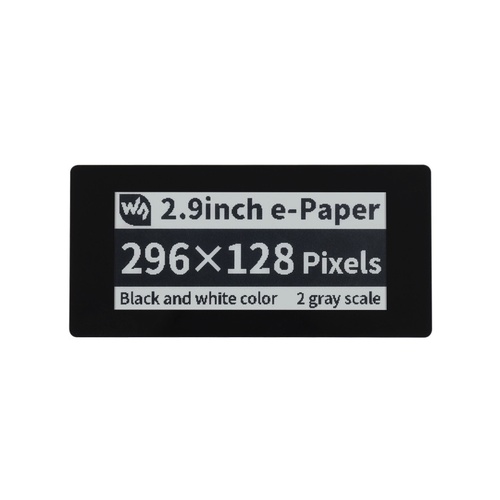

2.9インチ e-Paper タッチスクリーンディスプレイ【WAVESHARE-19967】

2.9インチ e-Paper タッチスクリーンディスプレイ【WAVESHARE-19967】

メーカー名:
型番:
WAVESHARE-19967
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:4個(2024/05/21 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,101.00
(税込¥4,511.00)

2.9インチ e-Paper タッチスクリーンディスプレイ【WAVESHARE-19967】の概要

●特長

・2.9インチ、静電容量式タッチePaper モジュール、 解像度296 × 128
・5ポイントタッチ対応、ユーザ定義ウェイクアップジェスチャー
・バックライト不要、電源ダウン時、長時間内容表示を維持
・超低消費電力、基本的にリフレッシュ時以外、電源不要
・Raspberry Pi 標準 40ピンGPIO 拡張ヘッダ付きで、 Raspberry Pi シリーズのボードに対応
・Arduino/STM32などのコントローラボード接続用のコントロールインターフェース
・開発資料とマニュアル(Raspberry Pi用サンプル)

【Eインクのメリット】

Eインクディスプレイは、表示のためにマイクロカプセル電子光技術を利用しています。その原理は、透明な液体に漂う荷電粒子が、電界が加えられた時にマイクロカプセル側に移動し、従来の印刷された紙とちょうど同じように、周辺光反射によりマイクロカプセルが見えるようになります。

Eインクディスプレイは、ランプの光や自然光で画像/文字がクリアに見え、バックライト不要、視野角は180°近くまでになります。紙のような効果があるため、電子書籍として通常使われています。

サイズ
2.9インチ
解像度
296 x 128
視野角
170°超
表示色
モノクロ
グレイスケール
2諧調
タッチ方式
静電容量式
タッチ数
5ポイント
タッチポート
I2C
タッチパネル
強化ガラス
通信
SPI
消費電力
超省電力
表示期間
オフ時も持続
表示パネル
e-paper
使用感
紙のような表示
快適性
目に優しい
環境
周辺光が必要
表示タイプ
反射光
リフレッシュ
部分的な更新可

●仕様

・動作電圧:3.3/5 V
・インターフェース:3/4線 SPI
・外形寸法: 89.10 x 42.70 mm
・表示サイズ:66.89 x 29.05 mm
・ドットピッチ:0.227 x 0.226 mm
・解像度: 296 x 128 ピクセル
・タッチポイント:5ポイント
・表示色:モノクロ
・グレイスケール:2諧調
・部分更新時間:0.3秒
・フル更新時間:2秒
・更新電力:26.4 mW (標準値)
・スタンドバイ電流:0.01 uA未満(ほぼゼロ)
・視野角:170°超

【コントロールインターフェース】

VCC3.3V/5V
GNDグランド
DINSPI MOSI ピン/td>
CLKSPI SCK ピン/td>
CSSPIチップ選択、アクティブロー
DCデータ/コマンド選択 (データハイ、コマンドロー)
ERST外部リセット、アクティブロー
BUSYビジー状態出力、アクティブハイ
INTタッチコントローラ割込みピン
SCLタッチコントローラ I2Cクロックピン
SDAタッチコントローラ I2Cデータピン
TRSTタッチコントローラリセット、アクティブロー
ENタッチコントロール電源イネーブル(オプション)、アクティブハイ

タッチコントロールパネル電源構成

0R抵抗位置タッチコントロール電源説明
AVCC常時VCCで給電(デフォルト)
BENユーザI/Oによる制御
CVENePaper (ERST)で制御
NCGNDタッチコントロールに給電しない
