WAVESHARE-20072
Raspberry Pi Pico用L76B GPSモジュール
マルツコード：
M2349-972
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 09:16 現在）

提携先在庫数：1個(2025/04/30 09:00現在)

出荷予定日：
2025/5/9
16:00
までのご注文で
2025/5/9
出荷
数量
1個以上
￥2,930.00
(税込￥3,223.00)

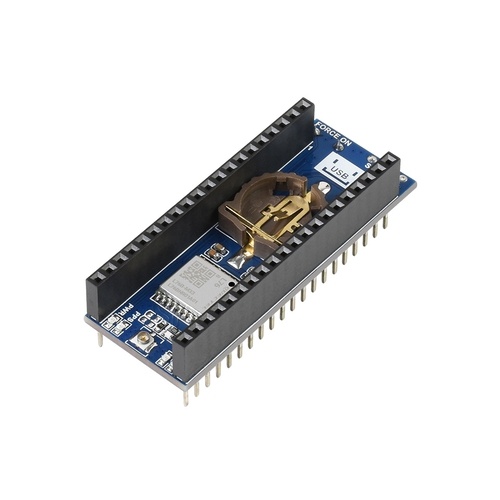

Raspberry Pi Pico用L76B GPSモジュール【WAVESHARE-20072】

の概要

Raspberry Pi Pico用L76B GPSモジュールはGPS、BDS、QZSSに対応しており、高い精度と低消費電力性にアドバンテージがあります。またRaspberry Pi Picoのピンヘッダに対応しているため比較的簡単に使用できます。

注意
Raspberry Pi Picoは含まれていません。　別途お買い求めください。

●特長

- GPS、BDS、QZSS対応
- 自己予測追跡による高速ポジショニング
- D-GPS、SBAS対応
- UART経由による通信(4800 - 115200 bps　デフォルト:9600 bps)
- ML1220二次電池による軌道情報の消失およびホットスタート対応
- 4つのLEDによるモード表示

●仕様

・GNSS
　－対応バンド
　　〇GPS L1
　　〇BDS B1
　　〇C/A code
　　〇SBAS:WAAS、EGNOS、MSAS、GAGAN
　－水平位置平均誤差半径:< 2.5 m
　－起動時間 ＠ -130 dbm:
　－コールドスタート:15秒
　－ワームスタート:5秒
　－ホットスタート:1秒
　－感度
　－取得:-148 dbm
　－追跡:-163 dbm
　－再取得:-160dbm
　－最大動的動作高度:18 km
　－最大速度:515 m/s
　－最大加速度:4g
・その他
　－通信方式:UART
　－ボーレート:4800 - 115200 bps(デフォルト:9600 bps)
　－更新レート:
　－デフォルト:1 Hz
　－最大:10 Hz
　－プロトコル:NMFA 0183、PMTK
　－電源電圧:5 V
　－動作電流:13mA
　－最大動作電流:< 40 mA @ 5V
　－動作温度:-40℃ ～ 85度
　－寸法:52 × 21
