Arduino用バニラシールド基板ver.2(黒)【SSCI-PCB-NVLBK】

Arduino用バニラシールド基板ver.2(黒)【SSCI-PCB-NVLBK】

メーカー名:
型番:
SSCI-PCB-NVLBK
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:261個(2024/06/13 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥450.00
(税込¥495.00)

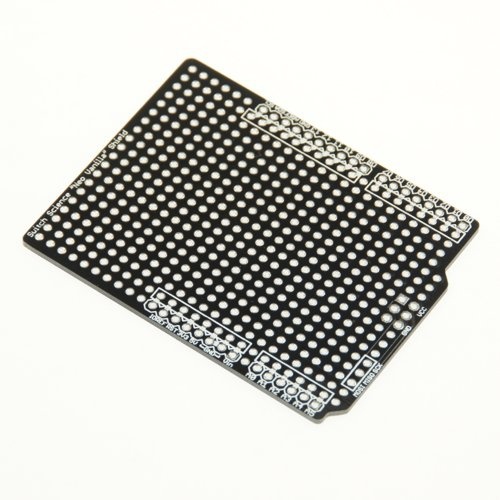

Arduino用バニラシールド基板ver.2(黒)【SSCI-PCB-NVLBK】の概要

いわゆる"R3"、Leonardo等に対応したバニラシールドです。

バニラシールドは、Arduino専用の両面スルーホールのユニバーサル基板です。いわゆるプロトシールドとは違い、あらかじめ部品が載るようなパターンは用意されていません。その代わりに広いユニバーサル領域があります。ただし、基板の左端が、一部、USBジャック、DCジャックにかぶさります。基板上に穴はありますが、この位置に部品を配置する場合はご注意ください。

ピンヘッダは付属しません。別売のピンソケットのセットを付けると更に他のシールドを重ねることができます。

ピンヘッダの穴は、SparkFunのジグザグハックを適用してあります。ハンダ付けをするときに、ピンヘッダが(比較的)まっすぐに自立します。

【重要】ピンヘッダの場所の、一列内側のランドに向かって短いパターンが走っています。ここにピンソケットを配置することもできますし、このランドから配線が可能です。また"R3"対応ということでArduino上のICSPからSPIを引き出せるように設計しています。

●仕様

・基板厚み 1.6mm
・穴径 1.0mm(ただしスルーホールメッキのため実際の穴径は若干小さいです)
・ピッチ 2.54mm間隔
・鉛フリーはんだメッキ処理

【ジグザグ】

ピンヘッダの取り付け場所のランドは、ジグザグしています。不良品ではありません。

【パターン】

いわゆるR3に対応。旧バニラシールドに比べ、上下とも左側のArduino接続端子が2つずつ増えています。
また右中央のICSP端子からSPI信号の取り出しもつけているので、Arduino Uno、Leonardo、Mega共通のSPI対応シールドを作りやすくなっています。
