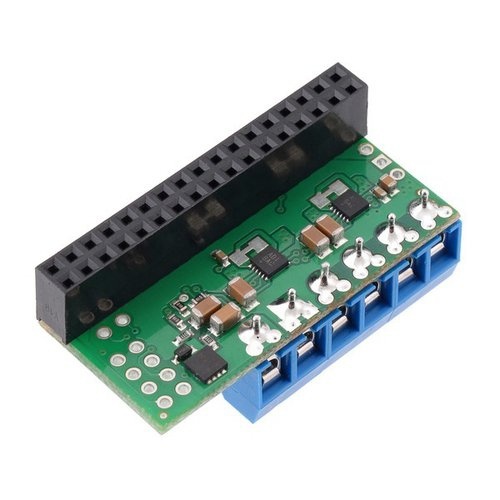

Raspberry Pi用 デュアルモータードライバ【POLOLU-3759】

Raspberry Pi用 デュアルモータードライバ【POLOLU-3759】

メーカー名:
型番:
POLOLU-3759
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:2個(2024/02/28 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,086.00
(税込¥4,494.00)

Raspberry Pi用 デュアルモータードライバ【POLOLU-3759】の概要

Raspberry PiのGPIOヘッダに接続して、小型DCモーター2台を駆動可能にする、コンパクトで低価格の拡張基板です。MAX14870 H -ブリッジモータードライバICを二つ搭載、4.5 V~36 Vと幅広い電圧で作動し、1モーター当たり連続1.7 A(2.5 Aピーク)の電源を供給することができます。

Pi 3 Model BとModel A+を含むModel B+以降の40ピンGPIOヘッダ付きRaspberry Piで利用可能です。Pythonライブラリが用意されているので、2台のDCモーターを簡単に制御できます。

デフォルトでは、五つのGPIOピンとRaspberry PiのPWM出力を使用してモータードライバを制御します。ドライバからのエラー出力を読み込むための追加ピンを使用する設定となっていますが、ピンマッピングは必要に応じてカスタマイズが可能です。

●仕様

・シュートスルー保護機能とフリーホイール・ダイオード内蔵のHブリッジ・デュアルモータードライバ
・モータ電源電圧:4.5 V~36 V
・出力電流:1.7 A連続(2.5 A peak)/1モータあたり
・最大PWM周波数:50 kHz
・オプションでRaspberry Piに直接電力供給するレギュレーターを追加可能
・Pythonライブラリにより、モータドライバ拡張ボードとして簡単に使用可能
・デフォルトのピンアサインが不便な場合、GPIOマッピングをカスタマイズ可能
・モータ電源の逆電圧保護
・低電圧ロックアウトと過電流および過熱に対する保護
・オプションで抵抗器(表面実装品)を追加することにより自動電流制限が可能

使用例(Raspberry Piは付属しません。)
