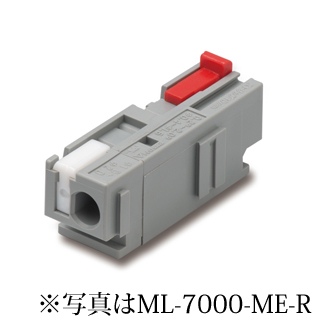

中継用スクリューレス端子台 9.2mmピッチ 10A 300V 2穴/極 1極 連結型(任意極数)赤【ML-7000-ME-R】

中継用スクリューレス端子台 9.2mmピッチ 10A 300V 2穴/極 1極 連結型(任意極数)赤【ML-7000-ME-R】

メーカー名:
型番:
ML-7000-ME-R
品質ランク:
M1
数量

納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥190.00
(税込¥209.00)
50個以上
¥181.00
(税込¥199.00)

中継用スクリューレス端子台 9.2mmピッチ 10A 300V 2穴/極 1極 連結型(任意極数)赤【ML-7000-ME-R】の概要

より線でも挿し込めるスクリューレス端子台
●小型コンパクト設計
●連結時ピッチ9.2mm
●ボタンロック機構(片側)
●撚線・単線対応 (片側)

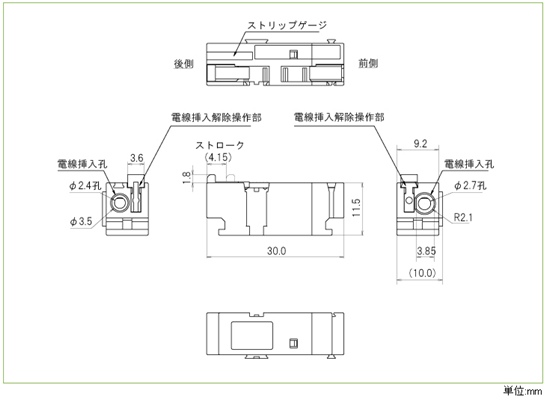

【仕様】

定格300V-10A
耐電圧AC2000V (1分間)
絶縁抵抗DC500V、100MΩ以上
接触抵抗 (初期値)20mΩ以下 (IN-OUT間)
取得規格UL規格 (フィールドワイヤリング対応)・C-UL規格・TUV規格 (IEC60947-7-1)・PSEマーク品 (認定機関名JET)
極数 (P)1 (連結により多極化が可能です。)
主絶縁材 (本体)ナイロン66 (UL94V-0)
主絶縁材 (ボタン)P.P.E. (UL94V-0)
定格適合電線前側 単線φ1.6mm (AWG14) / 後側 単線φ1.2mm (AWG16)、撚線1.25mm2 (AWG16)
使用可能電線範囲前側 単線φ1.6mm~φ2.0mm(AWG14~AWG12)
後側 単線φ0.4mm~φ1.6mm(AWG26~AWG14)、撚線0.2mm2~2.0mm2(AWG24~AWG14)、素線径φ0.18mm以上
※PSEでご使用の場合は単線φ1.2mmかφ1.6mmをご使用ください。
標準剥き線長10mm
本体色GY (グレー)
操作部色(後側)前側 W (白) / 後側 R (赤)
推奨適合工具マイナスドライバー (呼び6×100mm以下)
※ボタンを押し込めるものなら何でも可
使用上の注意1.規格品としてご使用の場合は、規格上の制約等をご確認ください。
2.前後の電線挿入口で使用可能電線範囲が異なりますのでご注意ください。
