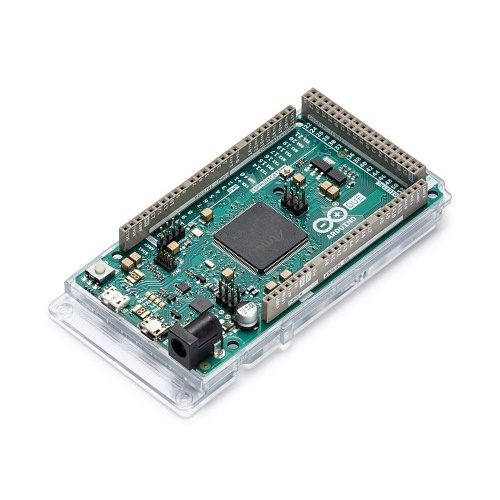

Arduino Dueは、Atmel SAM3X8Eを搭載した、Arduinoで初めてのARM Cortex-M3 CPUコアのマイコンボードです。

54本のデジタルI/Oピン(内12本はPWM出力可)、12チャンネルのアナログ入力、四つのUART(ハードウェアシリアルポート)、クロック周波数 84 MHz、USB On-the-Go(OTG)接続対応、二つのDAC(デジタル・アナログ・コンバータ)、二つのTWI(I2C)、電源ジャック、SPIヘッダー、JTAGヘッダー、リセットボタンとイレースボタンを備えています。

注意!他の主なArduinoボードと違って、Arduino Dueは3.3 V版です。
各I/Oピンに入力できる最大電圧は3.3 Vです。I/Oピンに5 Vを入力するとボードにダメージを与える可能性があります。

【Arduino 1.0 pinoutをサポート】

・TWI(I²C)のSDAピンとSCLピンはAREFピンの脇にあります。
・IOREFピンはシールドの電源互換性に役立ちます。

【ARM Core採用】

Arduino Dueは、従来の8 bitマイコンより高性能な32 bitのARM coreを搭載しています。

・32 bit coreは1 CPUクロックで4バイトのデータ処理が可能。
・クロック周波数:84 MHz
・SRAM:96 KB(64 KBと32 KBの2バンク)
・プログラム格納用フラッシュメモリ:512 KB
・DMAコントローラ内蔵で、メモリ集中型タスクからCPU負荷を軽減

【概要】

・MCU(マイクロコントローラ):AT91SAM3X8E
・動作電圧:3.3 V
・入力電圧(推奨):7～12 V
・入力電圧(定格):6～20 V
・デジタルI/Oピン:54本(内12本はPWM出力可)
・アナログ入力ピン:12本
・アナログ出力ピン:2本(DAC)
　－従来のArduinoのアナログ出力は、PWMによる擬似アナログでしたが、DACは本当のアナログ出力が出来ます。
・全I/Oピンの合計最大出力電流:130 mA
・3.3 Vピンの最大電流:800 mA
・5 Vピンの最大電流:800 mA
