LV-2.0MINIキット ステレオプリメインアンプ【LV2-KIT-MINI】 ※在庫限り品

LV-2.0MINIキット ステレオプリメインアンプ【LV2-KIT-MINI】 ※在庫限り品

メーカー名:
型番:
LV2-KIT-MINI
品質ランク:
M1

LV-2.0MINIキット ステレオプリメインアンプ【LV2-KIT-MINI】の概要





LV-2.0に【カスタマブル】なモデルが登場!



はんだ付けキット第2弾も登場!
カスタマブルなアナログ対応オーディオアンプ


新登場のコントロール基板キットによって、電子ボリュームコントロール、入力セレクタ、パワーアンプON/OFF をコントロール可能!
グラフィカルなディスプレイは有りませんが、コントロール基板にそびえるスイッチからクラフトオーディオ感を感じて頂けるかと思います。

将来的にシステムマイコン基板やUSBDAC基板を搭載したり、お客様が開発した回路を評価するためのプラットフォームとしてご利用いただけるようになっており、LVシリーズ本来の自作オーディオを楽しんでいただけると思います。

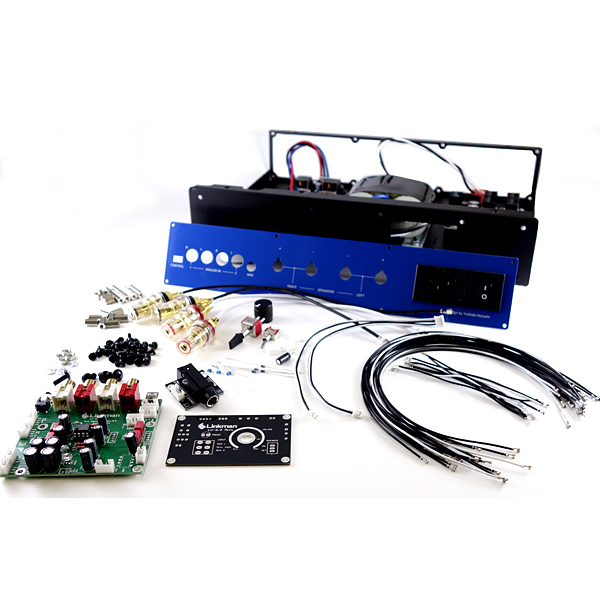

更にMINIモデルには、はんだ組立式によるコントロール基板キットが付属。
初心者でも簡単に組立可能なキットとなっています。

将来的にシステムマイコン基板やUSBDAC基板を追加する場合は、リアパネルの交換が必要になります。
PREMIUM用リアパネルはこちら!

おなじみのフロントパネルも付属していますが、コントロール基板上のスイッチと干渉するため、表示窓フィルターはご利用いただけません。




特長
  • アナログボリュームと専用ICによるボリュームコントロール
  • アナログ入力3系統をレバースイッチで切り替え可能
  • スピーカーON/OFFスイッチを搭載
  • 専用電源トランス使用
※コントロール基板ははんだ工作が必要な組み立てキットです。





全体仕様
サイズ300×219mm(フロントパネル非装着、背面ターミナル含まず)
背面ターミナルを含めた奥行きは 238.7mm
実装部品を含めた高さ63mm(底面インシュレータ含まず)
底面インシュレータまで含めた高さは 76.4mm
音声入力アナログ入力3系統(RCA×2、ステレオミニジャック×1)
スピーカー出力1系統(バナナプラグ対応)、対応負荷インピーダンス 2〜16Ω
ヘッドホン出力1系統(標準フォーンジャック)、対応負荷インピーダンス 8Ω以上


(ヘッドフォンアンプ基板キットをご利用の際は3 〜 600Ω)
電源入力AC100V、50〜60Hz




操作方法
コントロール基板上のセレクタスイッチ/ボリュームツマミによる操作
PCコントロール端子MiniUSB




特 記
ボンネット上にA4サイズのノートPCを置いて使用可能
コントロール基板ははんだ工作が必要な組み立てキットです。





オーディオ性能
定格出力40W+40W
残留雑音300μV以下(フィルタAES-17)




使用モジュール基板

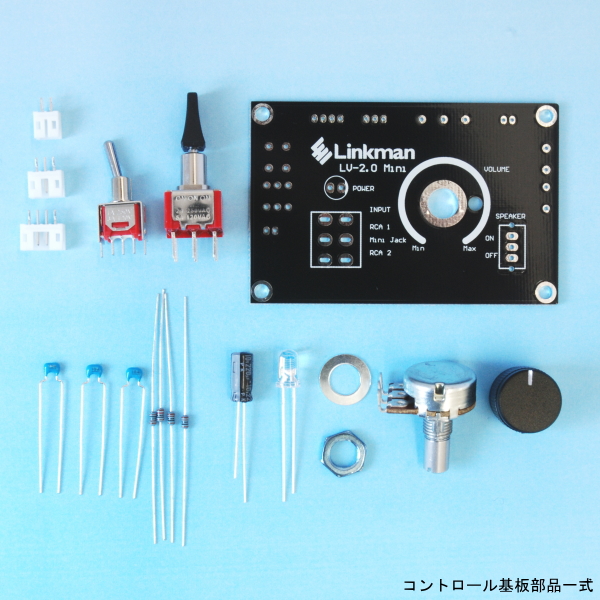

LV2-CTRLM-KIT

コントロール基板(組立キット)
LV2-PRAM

プリアンプ基板
LV2-PWAM

パワーアンプ基板
LV1-ACDCM

ACDC電源基板
LV1-DCDCM

DCDC電源基板

LV-2.0 組立サービス

本製品はお客様ご自身での組立が可能な商品ですが、
ご購入後すぐにご使用になりたい、組立に不安のある方向けに
エンジニアスタッフが組立を代行させていただくサービスをご利用いただけます。

【LV2-KUMITATE-SUPPORT】¥5,000 (税抜)
組み立てサービスのご利用はこちら


資料・技術情報

本商品に関する説明やアドバイスを掲載しております。

LV-2.0 MINI 組立方法 その1 準備編
LV-2.0 MINI 組立方法 その2 組立編

技術情報【LVのアンプでスマホ・iPodのワイヤレス再生対応化】

LVのアンプキットをワイヤレス対応にして、スマホやiPodから簡単に再生する方法を紹介します。

LinkmanAudioのページへリンク
http://www.linkman-audio.com/

レコードプレーヤー対応 LV-2.0アンプ改造方法
http://select.marutsu.co.jp/list/detail.php?id=182

LV2.0の音質改善その1~3
http://select.marutsu.co.jp/list/detail.php?id=217
http://select.marutsu.co.jp/list/detail.php?id=176
http://select.marutsu.co.jp/list/detail.php?id=169

オーディオアンプにはこちらの製品もございます。

オーディオアンプキット 真空管アンプ
