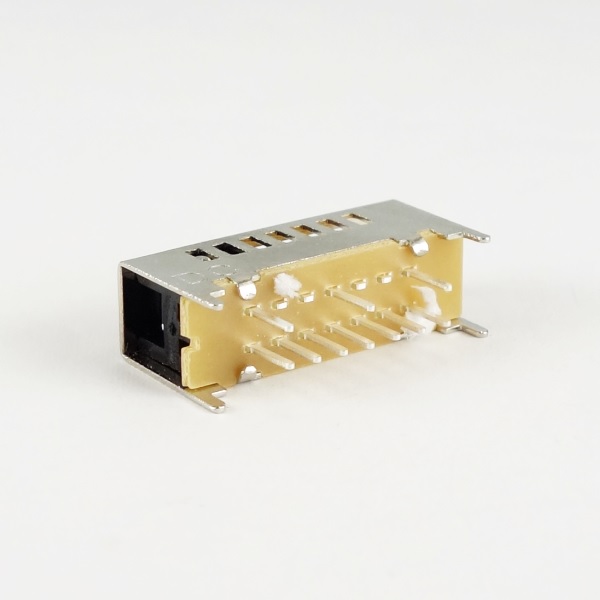

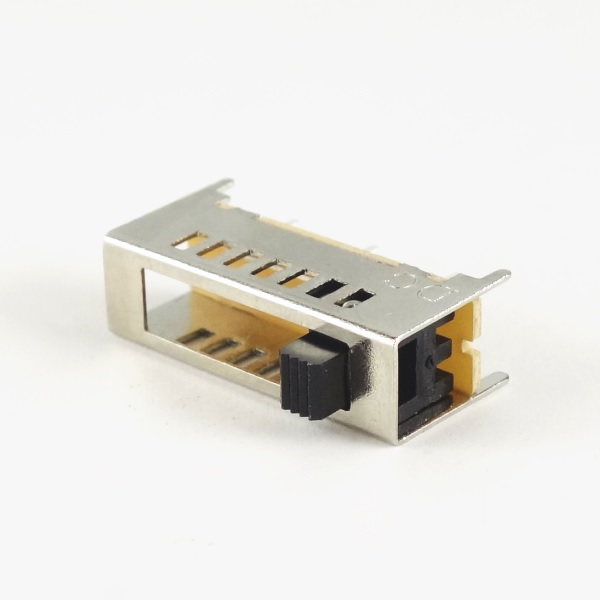

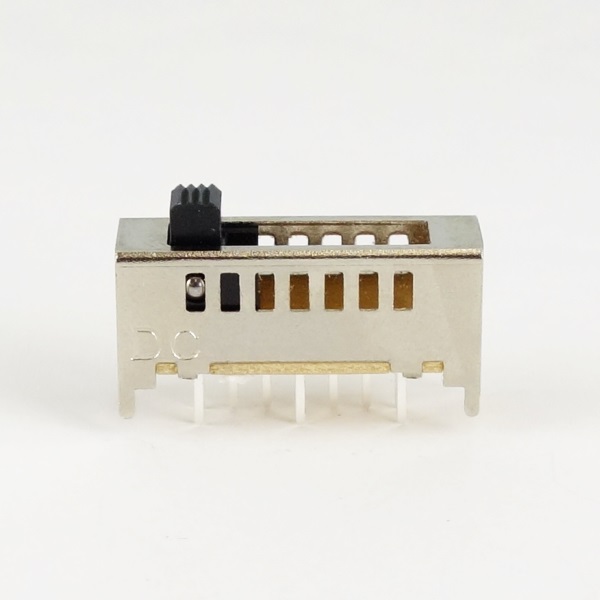

スライドスイッチ【SS-17E01】 ※在庫限り品

スライドスイッチ【SS-17E01】 ※在庫限り品

メーカー名:
型番:
SS-17E01
箱番号:
品質ランク:
M1
数量
接点数

自社在庫数
4,085
2024/03/29 04:27 現在)
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥71.00
(税込¥78.00)
100個以上
¥64.00
(税込¥70.00)
200個以上
¥57.00
(税込¥62.00)
500個以上
¥50.00
(税込¥55.00)

スライドスイッチ【SS-17E01】の概要

【仕様】
  • タイプ: スライド
  • 極数: 1回路7接点
  • 機能動作:
  • 操作部形状: 角形
  • 端子部形状: はんだ端子
  • 端子間ピッチ:
  • 定格: DC50V-0.5A
  • ストローク:
  • 回路切換タイミング:
  • LED: 無
  • 実装:
  • 入数: 1個



■スライドスイッチの操作方向と内部構造

★操作方向の違い
スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
図1 a) はツマミが縦に配置され、部品の上方向から操作するものです。
図1 b) はツマミが横に配置されたもので、横から操作します。
図1 c) はツマミの配置は横ですが、スライド操作が上下方向です。
それぞれ機能、目的により選択します。

★内部構造
図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a ) のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
また、図2 b ) のように右へスライドさせると、今度は端子2,3が接続されます。
※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。
