HSBRX62N-Aマイコンボード(R5F562N8BDFB搭載モデル)【HSBRX62N-A(R5F562N8BDFB)】

HSBRX62N-Aマイコンボード(R5F562N8BDFB搭載モデル)【HSBRX62N-A(R5F562N8BDFB)】

メーカー名:
型番:
HSBRX62N-A(R5F562N8BDFB)
環境区分:
RoHS対応
品質ランク:
M1
数量
搭載マイコン

1台以上
¥19,000.00(税抜)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

HSBRX62N-Aマイコンボード(R5F562N8BDFB搭載モデル)【HSBRX62N-A(R5F562N8BDFB)】の概要

RX62Nグループマイコン搭載ボード

ルネサスエレクトロニクス社製のフラッシュ内蔵マイコンRX62Nを実装したマイコンボードです。CANトランシーバ、フラッシュ書き込み用インターフェース、デバッグインターフェース、イーサネット、USB Type-A、miniUSB-Bなどを搭載しています。

●特徴

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆ CANインタフェース搭載
 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)
◆ FLASH書込み用インタフェース(20P)(高速フラッシュメモリ書込み)搭載
 北斗電子製高速オンボードプログラマと接続
◆ イーサネットインタフェース搭載
 ※HSBRX621シリーズにはイーサネット機能はございません。
◆ USBインタフェース(USB-A ,USBミニ-B)搭載
◆ デバッグインタフェース(14P)は、ルネサス エレクトロニクス社製
◆ E1、E20で動作確認済
◆ SDRAM(32MB)を搭載
◆ モード切替スイッチ1つ・評価用スイッチ1つ
◆ 評価用LED2つ・イーサネット用LED4つが搭載ですぐに活用可能
◆ 回路図添付

●仕様

搭載マイコンR5F562N8BDFB
入力電源電圧DC5V
搭載クロックメインクロック:12MHz
サブクロック:32.768KHz
USBコネクタUSB-A 型名 292303-1(Tyco Electronics社製)
USB MINI-B 型名 54819-0572 (molex社製)
CANトランシーバIC型名 HA13721RP(ルネサス エレクトロニクス社製)
イーサネットコネクタ型名 TLA-6T776F パルストランス内蔵(TDK社製)
イーサネットコントローラ型名 LAN8700IC(SMSC社製)(RMII接続)
SDRAM型名 K4S561632 32MB相当 16bitデータバス(SAMSUNG社製)変更後 :型名 MT48LC16M16A2(Micron社製)
在庫がなくなり次第変更になります (2013.5.7)

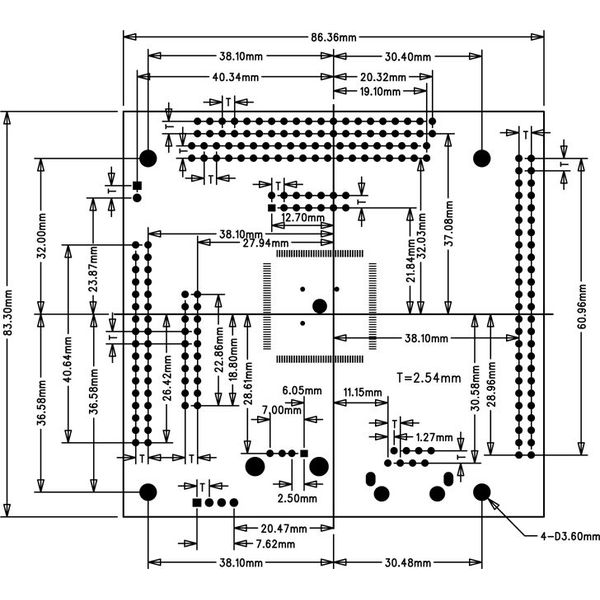

ボード外寸83.30×86.40mm(突起部含まず)
製品内容・マイコンボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST)1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み50cm:JST)1本*2
・回路図取扱説明書は北斗電子様製品ページよりダウンロード
その他の最新情報は北斗電子様製品ページをご確認ください。
