B3M-SC-1170-A【03092】

B3M-SC-1170-A【03092】

メーカー名:
型番:
03092
品質ランク:
M1
数量
入数

1個以上
¥27,000.00
(税込¥29,700.00)
納期:
お問合せ下さい

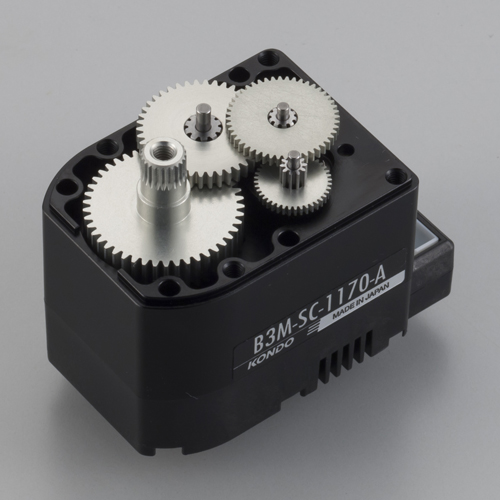

B3M-SC-1170-A【03092】の概要

KRS-6003HVのパワーを継承した高精度、高機能なコアレスサーボです。 7.6[Nm]でありながらケースはコンパクトで組み込みやすく、金属製のケースを採用することで強度も兼ね備えています。 非接触磁気式エンコーダ(解像度12bit/0.088°)を搭載し、ギヤはジュラルミンを使用しています。 通信はRS-485規格に準拠。作動ノイズに強く、3Mbpsの高速通信が可能です。 僅か6種類のコマンドを使ってメモリーのデータ読み書きするだけで制御できます。 B3M-SB-1040-Aと同じく磁気式非接触エンコーダやサーボギヤ、RS-485規格の通信、高性能な制御基板の性能はそのままご利用いただけます。 コマンドなども変更していませんので、B3Mシリーズは同じプログラムにて制御可能です。 各種安全機能も搭載していますので、安心してご利用いただけます。 パワーが必要な部位にはぜひ本製品をご利用ください。
付属品【単品】
・最大トルク :7.6[Nm](78[kgf・cm])
・無負荷回転数 :46[rpm](0.21[s/60°])
・寸法 :51×32×39.5mm
・ケース種類 :B3M-1100シリーズ
・重量 :105[g]
・最大動作角度 :±320[degree](±327.67[degree])※位置制御モード時
・動作電圧 :安定した電源で6V~12V
・待機電流 :68[mA]
・減速比 :382.88:1
・動作環境温度 :0~40[℃]
・制御分解能 :12bit/1round(0~4095)
:位置制御、速度制御
モード切替で360°無限回転モードがご利用できます。
・XH接続ケーブル(400mm) :1本
・アルミクランプホーン :1個
