[オンライン教材]MATLAB/Simulink×FPGAで作るUSBスペクトラムアナライザ【Z-USB104A7-ON1】 ※在庫限り品

[オンライン教材]MATLAB/Simulink×FPGAで作るUSBスペクトラムアナライザ【Z-USB104A7-ON1】 ※在庫限り品

取扱い終了のお知らせZEPエンジニアリング社の製品は取り扱いを終了いたしました。製品のご購入やサービスに関するお問い合わ...
メーカー名：
型番：
Z-USB104A7-ON1
品質ランク：
M1

[オンライン教材]MATLAB/Simulink×FPGAで作るUSBスペクトラムアナライザ【Z-USB104A7-ON1】の概要

取扱い終了のお知らせ
ZEPエンジニアリング社の製品は取り扱いを終了いたしました。
製品のご購入やサービスに関するお問い合わせは
直接、ZEPエンジニアリング社へお願いいたします。

【ZEPエンジニアリング株式会社HP】https://www.zep.co.jp/contact_us/index.html

電波を可視化＆計測するソフトウェア無線の信号処理技術を学ぶオンライン教材


本製品は、2022年9月24日に開催されたセミナを録画・再編集した192分の講義ビデオと使用した137頁の講義テキスト、およびサンプルソースコード一式をセットにしたオンライン教材です。本製品をご購入いただくと、講義ビデオ、講義テキスト、ソースコード一式をダウンロードできるURLとパスワードをメールでお知らせいたします。

■本製品のあらまし

現在は、高速A/DコンバータやD/Aコンバータ、ハイパフォーマンスのマイクロプロセッサを手軽に入手できます。したがって、数十MHzを超える高周波アナログ信号をディジタル信号に変換したり、FFTやフィルタリングなどの数値演算処理を容易に実現できるようになりました。また、信号処理アルゴリズムを高い抽象度で記述し、モデリングできる数値演算ソフトウェアであるMATLAB/Simulinkは、フレキシブルなディジタル信号処理を可能にしてくれます。

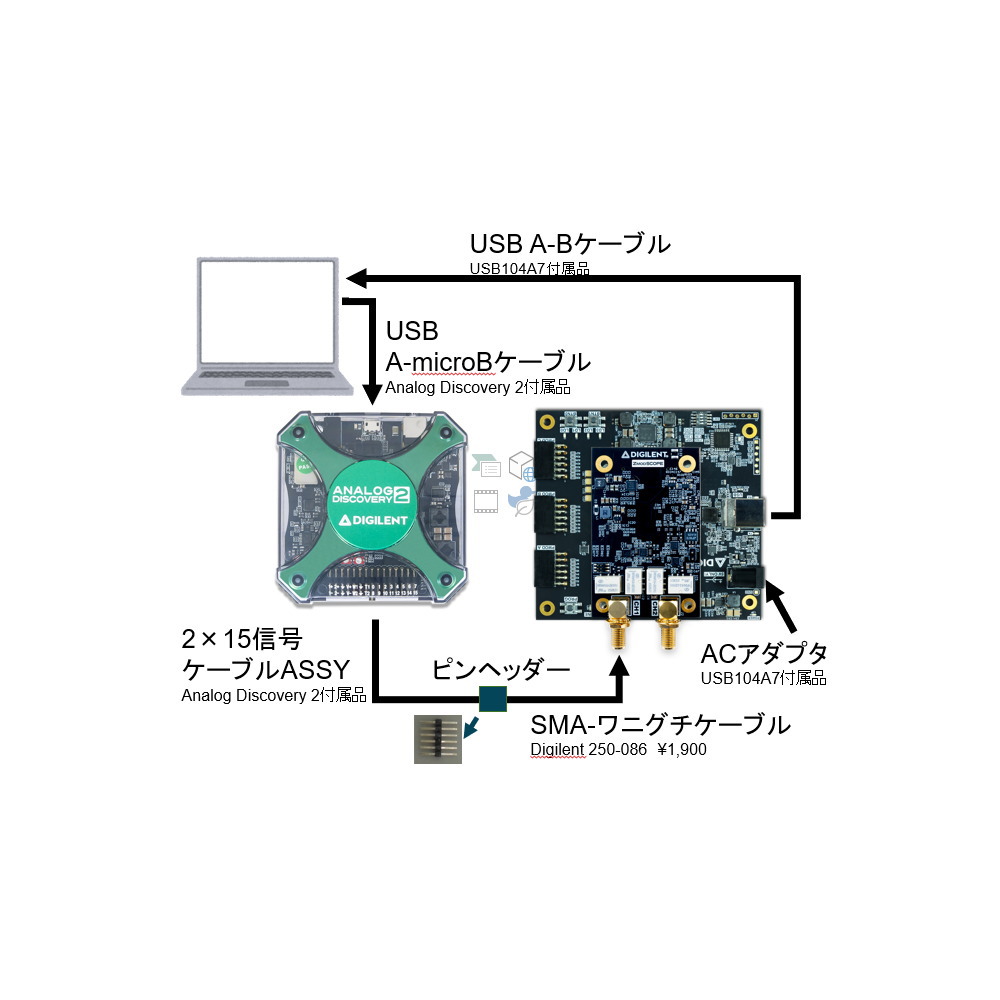

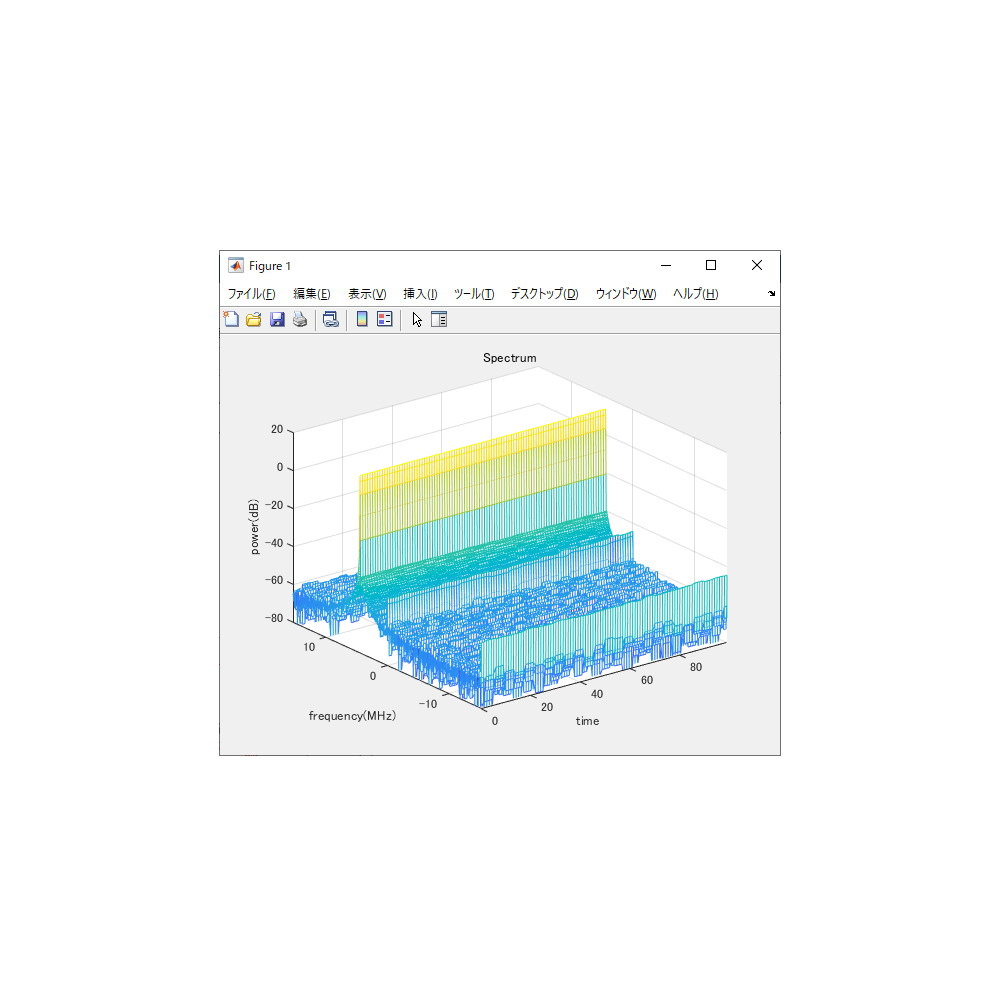

本オンライン教材では、これらのツールを使用してプログラマブルなスペクトラムアナライザを作る過程を詳しく解説します。具体的には、高速A/Dコンバータでサンプリングして得られたディジタル信号をFPGAで中間処理を行い、USB経由でパソコンに転送します。パソコンでは、MATLAB/Simulinkを用いて演算処理を行い、スペクトラムや波形をグラフで表示します。
解説に使用するデバイスは、Digilent製のFPGAキットUSB104 A7とA/DコンバータモジュールZmod Scope 1410-105(14ビット、100MS/s、帯域70MHz)です。さらに、MATLAB/SImulinkモデルから直接HDLコードを生成するモデルベースデザインの具体的な方法も紹介します。

【ご注意】
・本製品は、1人当たり1ライセンスです。

【講師：土屋 博司 /佐藤 寛之(マリモ電子工業株式会社)】
【主催：Digilent Inc.】
【企画・制作：ZEPエンジニアリング株式会社】
サンプル動画1　講義のあらましと目標
サンプル動画2　開発環境の構築
サンプル動画3　Matlabプログラミング

・第1部　イントロダクション
　MATLAB/Simulinkモデル・ベース・デザインの実装例
　MATLAB/Simulinkの概要: ToolBox,コード生成のオプション
　ハードウェア・サポート・パッケージの紹介
・第2部　開発環境の構築
　Zmod ADC 1410のデモを動かす
　開発ツール: Vivado,minGW-w64,Visual Studio Code,MATLAB R2021bのインストール
・第3部　信号処理数値解析ソフトウェア MATLAB/Simulinkによるスペクトラム・アナライザの実装
　信号処理の例，画像伝送無線機への応用
　MATLAB/SimulinkとUSB 104 A7とのインターフェース検討
　USB104A7_ZmodADCデモ・アプリの改造
　改造したUSB104A7_ZmodADCデモ・アプリの単体テスト
　モデリングと実装
・第4部　モデル・ベース・デザイン(MBD)によるスぺクトラム・アナライザの実装
　MBDの効果
　MBDでFFTを行うIPをFPGAに実装する
　MBDの設計フロー
　HDL化可能なサンプル・ベース・モデルの作成
　サンプル・ベース・モデルの単体動作確認
　HDL CoderによるIPのコード生成
　FPGAデザインへ生成したIPを組み込む
　実機による動作確認
