SEN-18993
距離センサーブレークアウトボード(VL53L4CD、Qwiic)
マルツコード：
M2562-623
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 16:07 現在）

納期：
30営業日程度
数量
1個以上
￥4,098.00
(税込￥4,507.00)
20個以上
￥3,894.00
(税込￥4,283.00)
50個以上
￥3,689.00
(税込￥4,057.00)
100個以上
￥3,484.00
(税込￥3,832.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,135.30
(税込 ¥4,548.83)
確認する

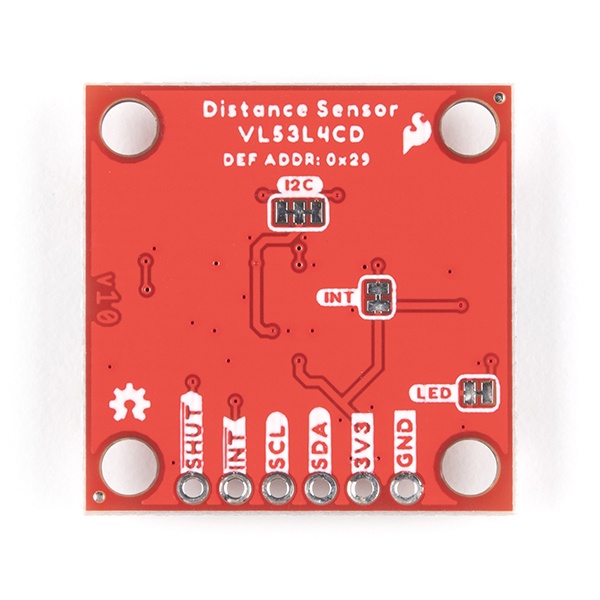

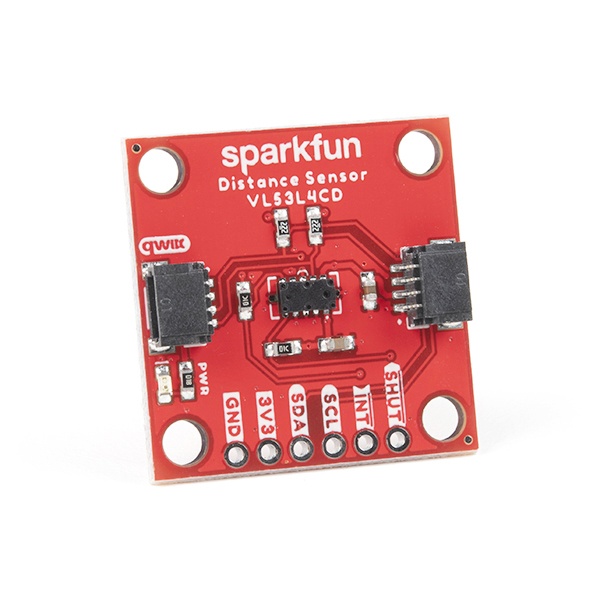

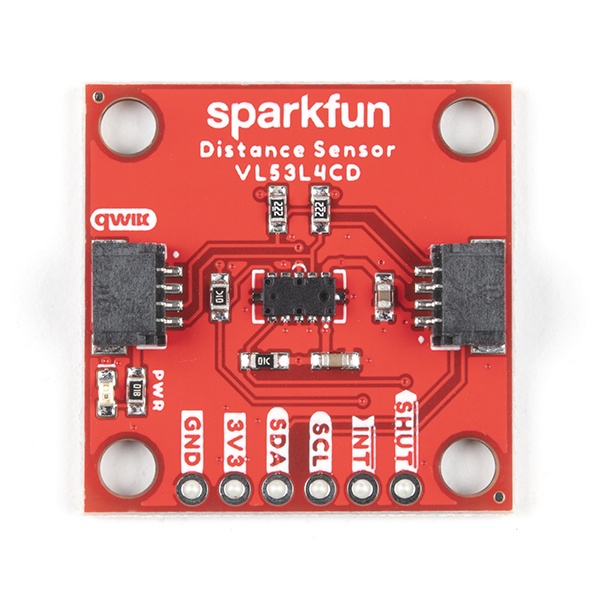

距離センサーブレークアウトボード(VL53L4CD、Qwiic)【SEN-18993】

の概要

この SparkFun 距離センサー ブレイクアウトは、次世代 ToF (Time of Flight) センサー モジュール VL53L4CD を使用し、そのサイズにしては短距離で高精度の測定を実現します。STMicroelectronics の VL53L4CD は、VCSEL (垂直共振器面発光レーザー) を使用して赤外線レーザーを放射し、ターゲットへの反射のタイミングを計ります。つまり、1 mm から 1300 mm 離れた物体までの距離をミリメートル単位の解像度で測定できるということです。さらに簡単に測定できるように、すべての通信は I2C 経由でのみ実行され、便利な Qwiic システムを使用しているため、システムの他の部分に接続する際にはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

各 VL53L4CD センサーの精度は 1 mm で、精度は約 +/-7 mm (白色ターゲット: 88%、屋内、赤外線なし) で、このセンサーの最小読み取り距離は 1 mm です。この小さなブレークアウトの視野は、通常、最大 100 Hz の読み取り速度で 18° の全視野です。このボードは動作に 2.6 V ～ 3.5 V を必要とするため、適切に電源を供給してください。最後に、使用前に VL53L4CD の保護ステッカーを必ず剥がしてください。剥がさないと、間違いなく測定値が狂ってしまいます。

注: これは、IEC 60825-1 2014 で分類された クラス 1 レーザー製品です。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することはできません。

SparkFun VL53L4CD 距離センサー ガイドを使い始める

●機能

・動作電圧・2.6V ～ 3.5V
・(通常、Qwiic ケーブル経由で 3.3V)
・平均消費電流・通常 22mA
・最大 24mA
・ピーク電流 40mA (VSCEL を含む)
・測定範囲: 1mm ～ 1300mm
・解像度: ±1mm
・光源: クラス 1 940nm VCSEL
・視野: 18°
・最大読み取り速度: 100Hz
・2x Qwiic コネクタ
・7 ビット非シフト I2C アドレス: 0x29
・動作温度範囲・-30℃ ～ +85℃
・電源 LED
・ジャンパー・プルアップ抵抗器
・LED

注: VL53L4CD の I2C アドレスは 0x29 で、ハードウェア定義です。単一バス上で複数の VL53L4CD センサーと通信するには、マルチプレクサ/Mux が必要です。複数の VL53L4CD センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。
