SEN-19013
ミニToFイメージセンサーブレークアウトボード(VL53L5CX、Qwiic)
マルツコード：
M2562-631
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/08 10:20 現在）

納期：
30営業日程度
数量
1個以上
￥5,191.00
(税込￥5,710.00)
20個以上
￥4,932.00
(税込￥5,425.00)
50個以上
￥4,672.00
(税込￥5,139.00)
100個以上
￥4,413.00
(税込￥4,854.00)

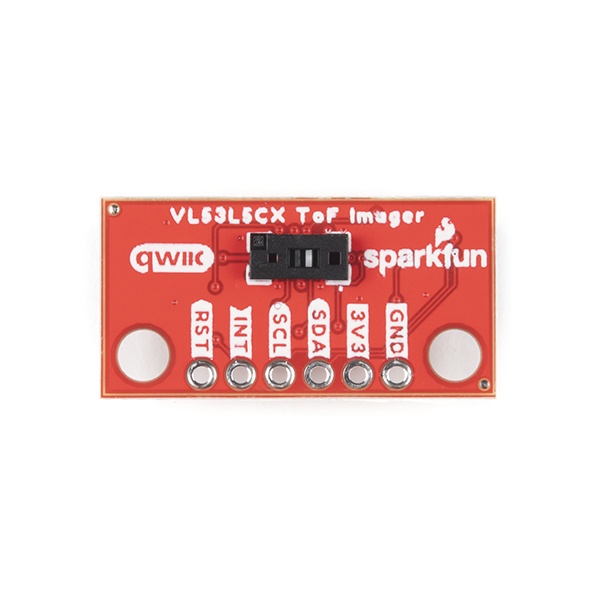

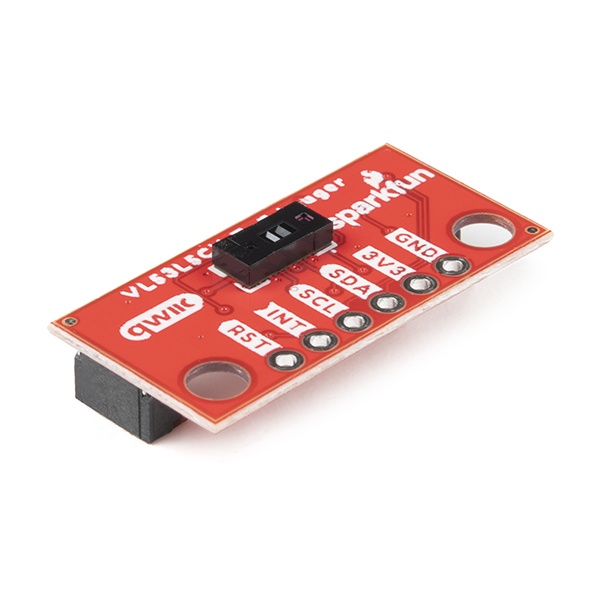

ミニToFイメージセンサーブレークアウトボード(VL53L5CX、Qwiic)【SEN-19013】

の概要

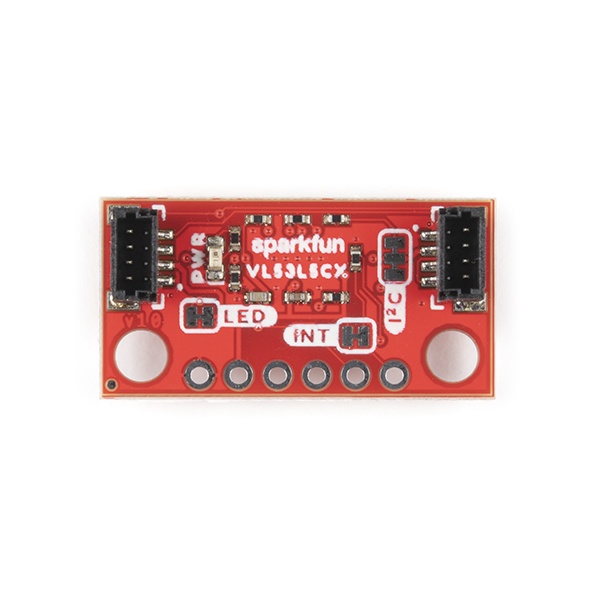

SparkFun Qwiic Mini ToF Imager は、STMicroelectronics の VL53L5CX をベースに構築された最先端の 64 ピクセルの Time-of-Flight (ToF) 4 メートル測距センサーです。この Mini バージョンのフットプリントは、標準の Qwiic VL53L5CX ボードの半分のサイズ (0.5 インチ x 1 インチ) です。さらに、Qwiic コネクタをボードの背面に垂直方向に移動しました。これらの設計変更により、VL53L5CX センサーが筐体またはシャーシから外側を向く取り付けアプリケーションが有利になり、Qwiic ケーブルをすっきりと収納できます。

VL53L5CX チップは、SPAD アレイ、物理的な赤外線フィルター、回折光学素子 (DOE) を統合し、さまざまなカバー ガラス材料を使用して、さまざまな周囲照明条件で最高の測距性能を実現します。便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンをいくつか用意しています。

最大 15Hz で読み取ることができる 63° の広い対角視野で、64 ゾーンすべてにわたって最大 4000mm のマルチゾーン距離測定が可能です。ST Histogram の特許取得済みアルゴリズムにより、VL53L5CX は FoV 内のさまざまなオブジェクトを検出できます。ヒストグラムは、60cm を超えるカバー ガラスのクロストークに対する耐性も提供します。

Qwiic Mini ToF イメージャーは、3D ルーム マッピング、ロボット工学の障害物検出、ジェスチャー認識、IoT、レーザー アシスト オートフォーカス、AR/VR 拡張に最適です。このセンサーの Qwiic コネクタにより、統合が簡単になります。

注: VL53L5CX は、電源投入時に I2C バス経由でファームウェアをロードする必要があるという点で独特です。このファームウェアは約 90k バイトであるため、VL53L5CX のファームウェアとプログラム コードを保存できる十分なフラッシュを備えたマイクロコントローラをお勧めします。申し訳ありませんが、Uno は発売されていません。でも、何か新しいことを試す口実が欲しくありませんでしたか?開発ボードとして、Artemis Thing Plus または ESP32 Thing Plus ボードのいずれかを選択することをお勧めします。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

VL53L5CX Qwiic ToF イメージャー接続ガイドの使用を開始

●機能

・4x4 または 8x8 の個別ゾーンによるマルチゾーン測距出力
・ホストを起動するための割り込みプログラム可能なしきい値を備えた自律低電力モード
・最大 400cm の測距
・60Hz のフレーム レート機能
・エミッター: 940nm 不可視光垂直共振器面発光レーザー (VCSEL) と統合アナログ ドライバー
・送信機と受信機の両方で回折光学素子 (DOE) を使用した 63° 対角正方形 FoV
・動作電圧: 3.3V
・I2C アドレス: 0x52
・2x 垂直 Qwiic コネクタ
・寸法 - 0.5 インチ x 1 インチ
