SEN-19037
SparkFun dToFイメージセンサーブレークアウトボード(TMF8821、Qwiic)
マルツコード：
M2562-634
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 06:03 現在）

納期：
30営業日程度
数量
1個以上
￥3,050.00
(税込￥3,355.00)
20個以上
￥2,898.00
(税込￥3,187.00)
50個以上
￥2,745.00
(税込￥3,019.00)
100個以上
￥2,593.00
(税込￥2,852.00)

こちらからもご購入いただけます

バルク
1 個以上
¥2,715.30
(税込 ¥2,986.83)
確認する

SparkFun dToFイメージセンサーブレークアウトボード(TMF8821、Qwiic)【SEN-19037】

の概要

SparkFun Qwiic dToF TMF8821 イメージャーは、AMS の関連する垂直共振器面発光レーザー (VCSEL) を備えた単一のモジュラー パッケージを含むダイレクト タイム オブ フライト (dToF) センサーです。dToF デバイスは、単一光子アバランシェ フォトダイオード (SPAD)、時間/デジタル コンバーター (TDC)、およびヒストグラム テクノロジに基づいており、5000mm の検出範囲を実現します。SPAD のレンズにより、3x3、4x4、および 3x6 のマルチゾーン出力データと、非常に広く動的に調整可能な視野をサポートします。パッケージ内の VCSEL 上部のマルチ レンズ アレイ (MLA) により、FoI (照明範囲) が広がります。生データの処理はすべてオンチップで実行され、TMF8821 は距離情報と信頼度値を I2C インターフェイスで提供します。高性能オンチップ光学フィルターは、周囲の光のほとんどを遮断し、暗い環境や日光の当たる環境でも距離測定を可能にします。

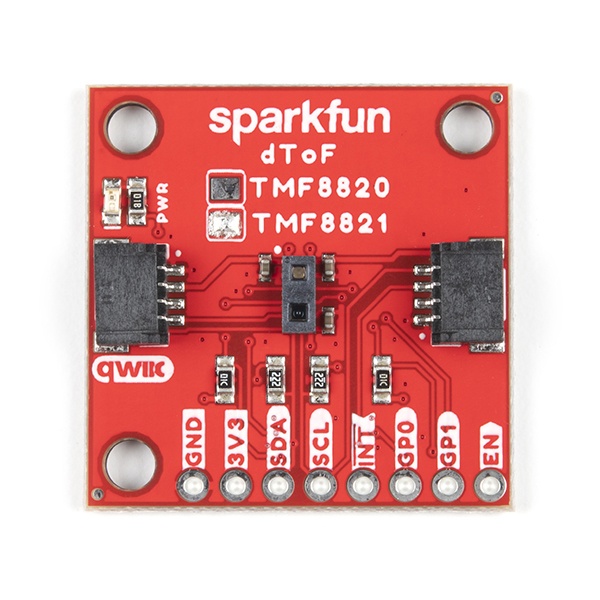

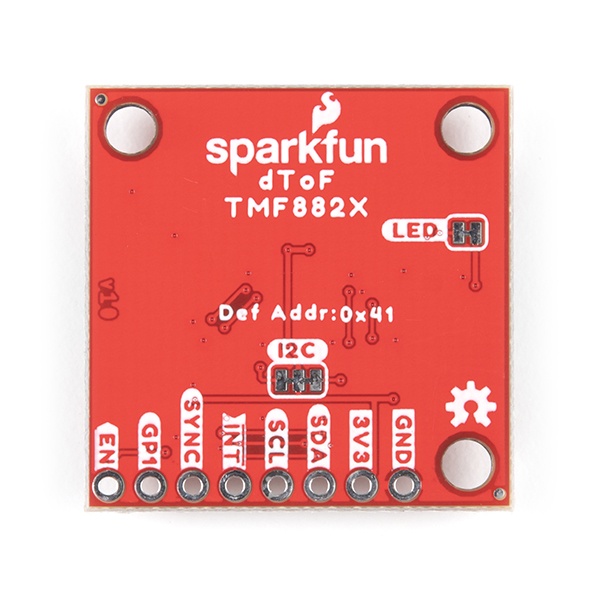

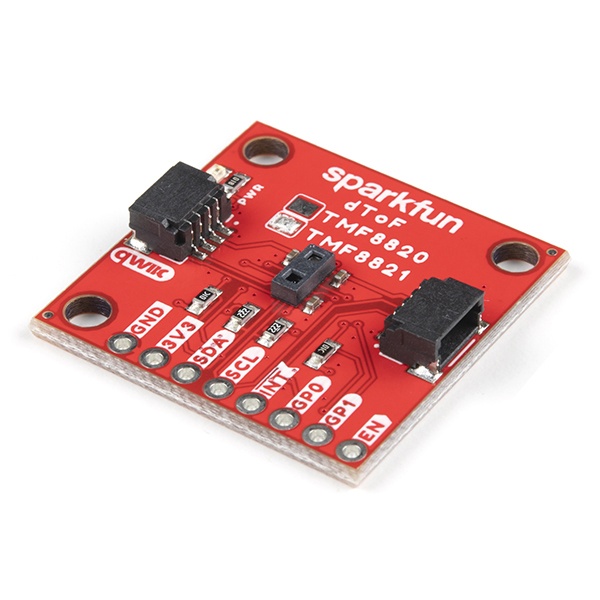

さらに簡単に測定できるように、すべての通信は、便利な Qwiic システムを使用して I2C 経由でのみ実行されるため、システムの他の部分に接続する際にはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意されています。TMF8821 には、PTH パッドとして分割された 2 つの設定可能な GPIO ピンと 1 つのイネーブル (EN) ピンがあります。ボードには、電源 LED と I2C プルアップ抵抗も含まれており、それぞれジャンパーで設定できます。このバージョンのフットプリントは、Qwiic 標準サイズ (1.0 インチ x 1.0 インチ) を使用しています。より小さなフットプリントが必要な場合は、弊社の Qwiic Mini dToF TMF8821 Imager ボード をご覧ください。

このセンサーは、カメラのオートフォーカスの距離測定 (レーザー検出オートフォーカス - LDAF (携帯電話))、存在検出 (コンピューティングと通信)、物体検出と衝突回避 (ロボット工学)、ライトカーテン (産業) などのプロジェクトに最適です。

注: クラス 1 レーザー製品は IEC 60825-1 2014 に分類されています。

重要: プログラム コードを実行するのに十分なフラッシュを搭載したマイクロコントローラーをお勧めします。申し訳ありませんが、Uno (または ATmega328P を使用する開発ボード) は使用できなくなりました。開発ボードとして、Artemis Thing Plus、ESP32 Thing Plus、または同等のデバイスのいずれかを選択することをお勧めします。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic dToF TMF882X フックアップ ガイドを使い始める

●機能

・動作電圧・2.7V ～ 3.6V
・(通常、Qwiic ケーブル経由で 3.3V)
・消費電流・8μA (スタンバイ)
・57mA (アクティブ)
・AMS TMF8821 マルチゾーン飛行時間センサー・高感度 SPAD 検出機能を備えた Direct ToF テクノロジー
・マルチオブジェクト検出機能を備えた 4x4 構成可能なマルチゾーン構成
・高速時間デジタルコンバーター（TDC）アーキテクチャ
・サブナノ秒の光パルス
・オンチップヒストグラム処理
・高性能オンチップ太陽光除去フィルターおよびアルゴリズム
・測定範囲：10mm～5000mm @ 30Hz
・光源：クラス1 940nm VCSEL
・視野：対角線で最大63°まで調整可能
・最大読み取り速度：最大30Hz
・2x Qwiicコネクタ
・I2Cアドレス：0x41
・動作温度範囲・-30℃～+70℃
・ブレークアウトパッド・1x グランド
・1x 電源
・1x I2Cポート
・1x 割り込み
・2x GPIO
・1x イネーブル
・電源LED (ジャンパーで設定可能)
・I2C プルアップ (ジャンパーで設定可能)
・ボード寸法: 1.0" x 1.0" (2.54cm x 2.54cm)
