SEN-19662
圧力センサーブレークアウトボード(BMP384 Qwiic)
マルツコード：
M2562-779
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/16 11:51 現在）

納期：
30営業日程度
数量
1個以上
￥4,895.00
(税込￥5,384.00)
20個以上
￥4,651.00
(税込￥5,116.00)
50個以上
￥4,406.00
(税込￥4,846.00)
100個以上
￥4,161.00
(税込￥4,577.00)

圧力センサーブレークアウトボード(BMP384 Qwiic)【SEN-19662】

の概要

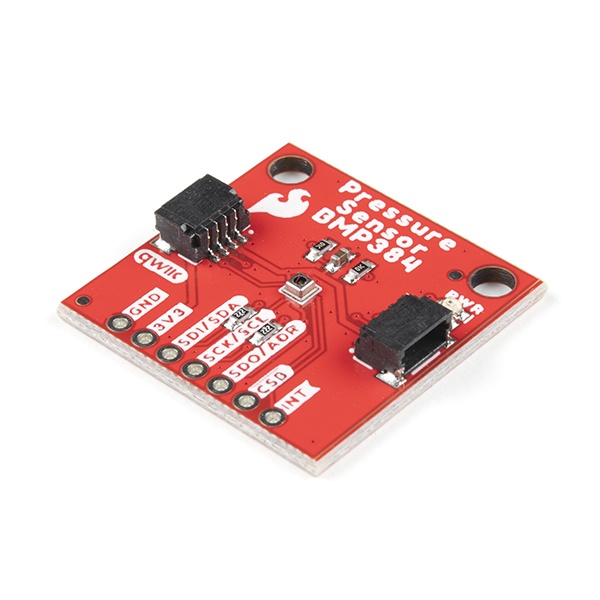

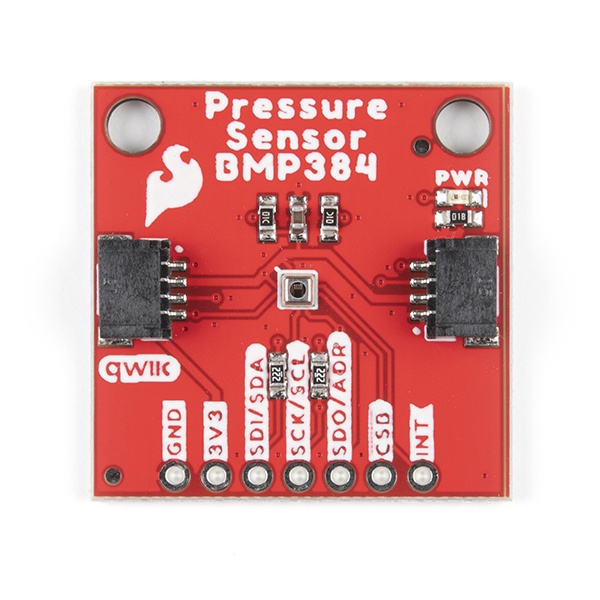

SparkFun Qwiic 圧力センサーには、Bosch Sensortec の BMP384 圧力センサーが搭載されています。BMP384 は高解像度の測定 (最大 24 ビット) に優れており、ゲル充填キャビティを使用して液体 (水やその他の化学物質) に対する耐性を高めています。このため、水の近くや湿度の高い環境での圧力の監視に最適ですが、適切な統合コンセプトがなければセンサーは防水ではありません。

BMP384 は、Qwiic の標準サイズ (1.0 インチ x 1.0 インチ) を使用するフットプリントで、広い測定範囲 (300hPa ～ 1250hPa、-40 ～ +85℃) にわたって優れた精度を提供します。このセンサーには、設定可能なオーバーサンプリング設定、最大 73 の測定値を保存できる FIFO バッファ、およびローパス フィルタも備わっているため、ユーザーはアプリケーションの要件に基づいてパフォーマンスをカスタマイズできます。Qwiic 圧力センサーは、便利な Qwiic システムを使用してデフォルトで I2C 経由で通信するため、システムの他の部分に接続する際にはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて 0.1 インチ間隔のピンも用意されており、SPI 経由での BMP384 の使用もサポートされています。

BMP384 には、スリープ モード、通常モード、強制モードの 3 つの動作モードがあります。スリープ モードでは、センサーはアイドル状態であり、約 2μA を消費します。通常モードでは、センサーは自動的に測定期間とスタンバイ期間を切り替え、測定中のピーク電流消費量は約 700μA です。強制モードでは、測定を直接制御して、センサーをスリープ モードから起動し、単発測定を行い、デバイスをスリープ モードに戻すことができます。SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することはできません。

Qwiic BMP384 圧力センサー ガイドを使い始める

●機能

・供給電圧範囲: 1.65V - 3.6V>
・消費電流:・700μA - 圧力測定時のピーク
・3.4 μA @ 1Hz - 超低電力オーバーサンプリング設定による圧力と温度の監視
・~2μA - スリープ モード
・データ転送速度:・I2C - 3.4MHz
・SPI - 10MHz

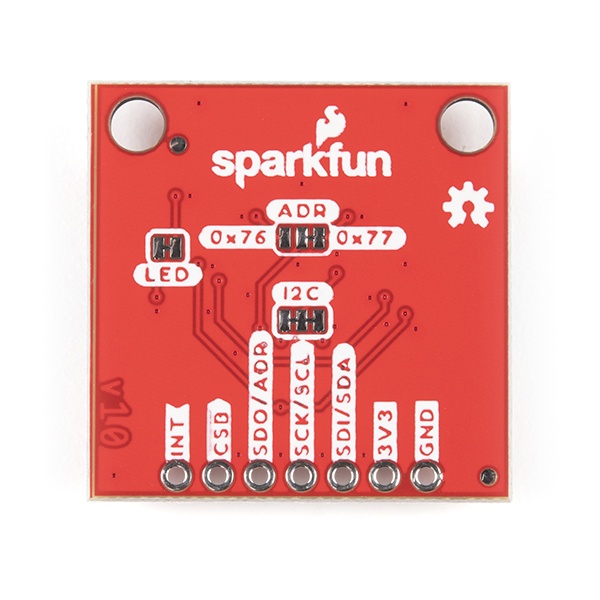

・I2C アドレス: 0x77 (デフォルト)、0x76 (代替)
・内部温度センサー
