SEN-19921
マイクロ磁力計ブレークアウトボード(MMC5983MA、Qwiic)
マルツコード：
M2562-860
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/03 23:53 現在）

納期：
30営業日程度
数量
1個以上
￥3,092.00
(税込￥3,401.00)
20個以上
￥2,938.00
(税込￥3,231.00)
50個以上
￥2,783.00
(税込￥3,061.00)
100個以上
￥2,629.00
(税込￥2,891.00)

こちらからもご購入いただけます

バルク
1 個以上
¥3,389.42
(税込 ¥3,728.36)
確認する

マイクロ磁力計ブレークアウトボード(MMC5983MA、Qwiic)【SEN-19921】

の概要

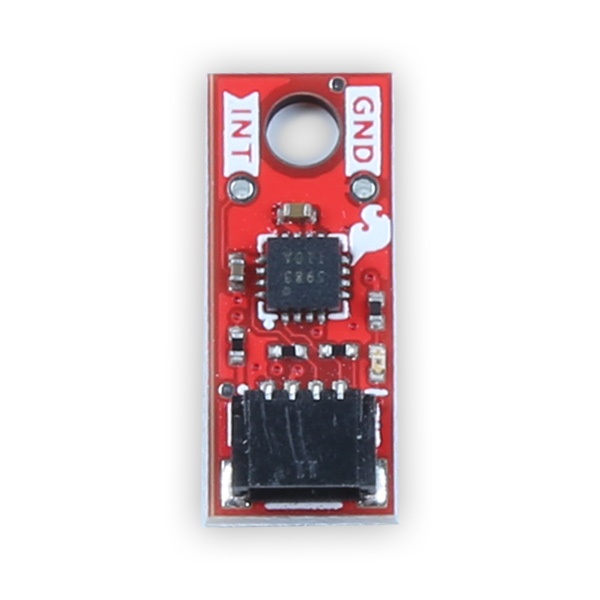

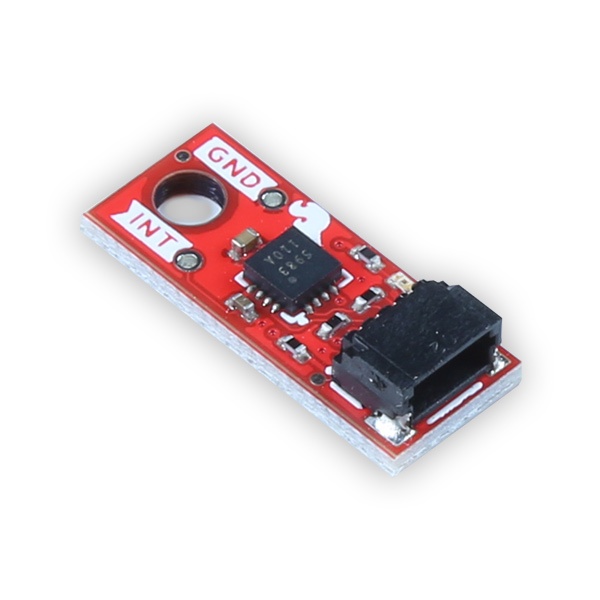

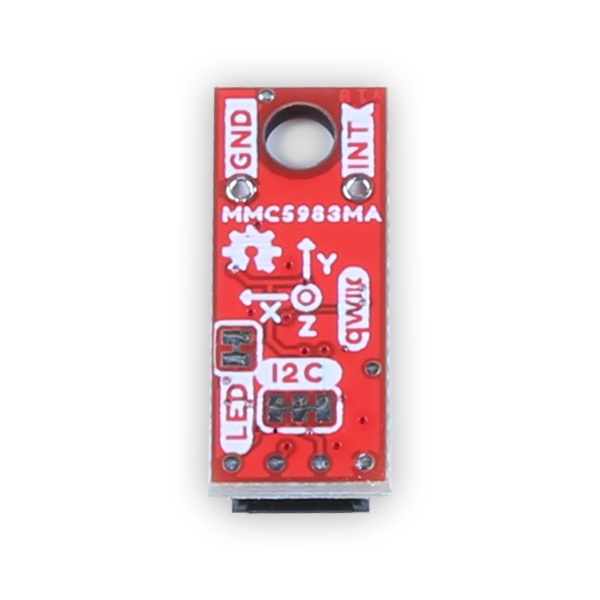

SparkFun Qwiic Micro MMC5983MA 磁力計は、MEMSIC の高感度 3 軸磁力計を使用した、0.75 インチ x 0.30 インチの超小型センサーです。この磁力計 IC を、Qwiic Micro と呼んでいる非常に小型の Qwiic ボード フォーム ファクターに取り付けました。MMC5983MA は 0.4mG まで感知でき、±0.5° の方向精度を実現します。Qwiic MMC5983MA IMU は、便利な Qwiic Connect System を使用してデフォルトで I2C 経由で通信するため、ボードの他の部分に接続する際にはんだ付けは必要ありません。

飽和はすべての磁気センサーにとって問題です。MMC5983MA には、残留磁化をクリアするための消磁回路が組み込まれています。 1000Hz の出力レート、±8G FSR、18 ビットの解像度を備えた MMC5983MA は、電子コンパス アプリケーション向けの驚異的な磁気センサーです。

また、I2C と SPI をサポートする機能満載の Arduino ライブラリも作成しました。ライブラリ マネージャーで「SparkFun MMA5983MA」を検索するだけで、数分以内に測定を開始できます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic Micro は、これまでで最も小さい I2C 対応ボード フォーム ファクターです。わずか 0.75 インチ x 0.30 インチ (メートル法では 24.65 mm x 7.62 mm) の Qwiic Micro は、スペースや重量が懸念されるプロジェクトやアプリケーションに最適です。マイクロボードは、Qwiic コネクタが 1 つだけなので、Qwiic マルチポート と一緒に使用したり、Qwiic デイジーチェーンの終端で使用したりすると、非常にうまく機能します。

Qwiic Micro MMC5983MA 磁力計ガイドを使い始める

●特長

・Qwiic マイクロサイズのボード (0.75 インチ x 0.30 インチ / 19.05 mm x 7.62 mm)
・2.8 V ～ 3.6 V の電源電圧
・1 μA のパワーダウン電流
・完全に統合された 3 軸磁気センサー
・ダイナミック レンジと精度:・±8G FSR
・18ビット動作
・合計0.4mG RMSノイズ
・±0.5oの方向精度を実現
・最大出力データレート1000Hz
・オンチップ感度補正
・オンチップ温度センサー
・I2Cアドレス: 0x30
・1x水平Qwiic接続ポート
