SEN-20171
マイクロ圧力センサーブレークアウトボード(BMP581、Qwiic)
マルツコード:
M2562-906
品質ランク:
M1
自社在庫数:
0個
2025/05/02 11:46 現在)

納期:
30営業日程度
数量
1個以上
¥4,483.00
(税込¥4,931.00)
20個以上
¥4,259.00
(税込¥4,684.00)
50個以上
¥4,035.00
(税込¥4,438.00)
100個以上
¥3,811.00
(税込¥4,192.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,421.18
(税込 ¥4,863.29)

マイクロ圧力センサーブレークアウトボード(BMP581、Qwiic)【SEN-20171】

の概要

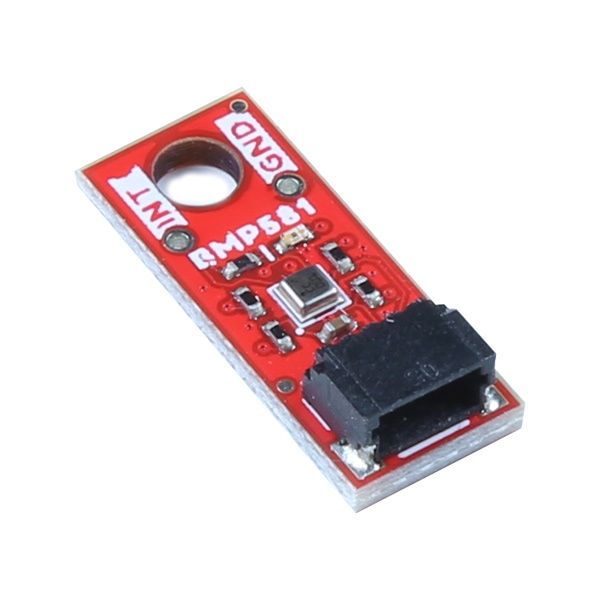

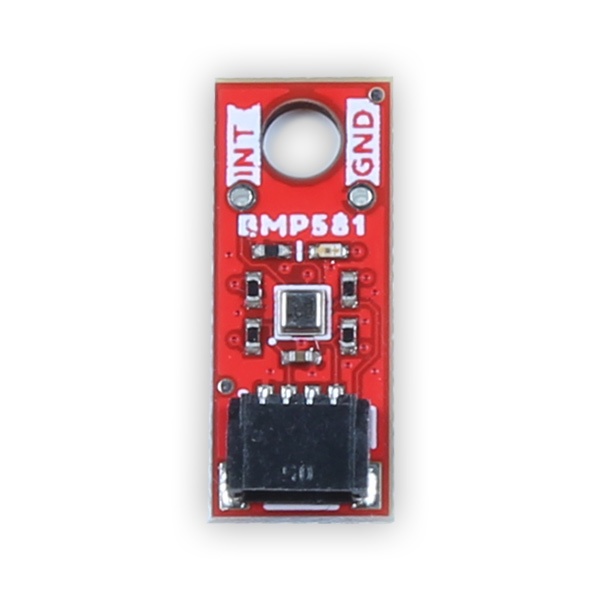

SparkFun Qwiic BMP581 圧力センサーは、Bosch Sensortec の超小型絶対圧力センサー ブレークアウトです。BMP581 は優れた解像度と精度 (1/64Pa まで) を誇り、オンチップ線形化と温度補正を使用して圧力と温度の真の絶対データを提供します。このバージョンの BMP581 圧力センサーは、これまでで最も小さい Qwiic フォーム ファクターである Qwiic Micro です。これらのブレークアウトのサイズはわずか 0.75 インチ x 0.30 インチです。非常に狭いスペースのプロジェクトにこれらのセンサーを設置できるようにします。

BMP581 は、広い圧力検知範囲 (30 ~ 125 kPa) と、検知範囲全体で優れた精度 (±0.5hPa (最大))、および最大 622Hz の出力データ レート (ただし、テストでは定期的に 500Hz しか達成していません) を備えています。センサーには、構成可能なオーバーサンプリング設定、最大 32 の圧力サンプルを保存するための FIFO バッファー、プログラム可能なローパス フィルタリング、さらには 6 バイトのユーザー プログラム可能な不揮発性メモリが含まれています。これらすべてにより、アプリケーションの要件に基づいてパフォーマンスをカスタマイズできます。ローパス フィルタリングがない場合でも、BMP581 のノイズは非常に低くなっています (< 0.1Pa RMS)。Qwiic マイクロ圧力センサーは、便利な Qwiic Connect System を使用して I2C 経由で通信するため、プロジェクトの他の部分に接続するためにはんだ付けする必要はありません。SPI ユーザーの方には申し訳ありませんが、このマイクロサイズのブレークアウトには、その通信プロトコル用の追加ピンを配置するスペースがありません。はんだ付け接続または SPI を希望する場合は、このボードの標準 Qwiic バージョン にそれらのオプションがあります。

センサーには、通常、強制、連続、スタンバイ、ディープ スタンバイの 5 つの動作モードがあります。ディープ スタンバイでは消費電流がわずか 1.5μA (標準) で最小となり、センサーによるピーク電流消費は 260μA です。

注: このボードは「SparkFun マイクロ圧力センサー」と呼ばれていますが、この名前はボードのサイズのみを指し、感知精度の機能を指すものではありません。液体媒体から 1 ~ 25psi の圧力範囲を感知するように調整された「MicroPressure」センサーをお探しの場合は、代わりに SparkFun Qwiic MicroPressure Sensor をご覧ください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic Micro は、これまでで最も小さい I2C 対応ボード フォーム ファクターです。 Qwiic Micro は、わずか 0.75 インチ x 0.30 インチ (メートル法では 24.65 mm x 7.62 mm) で、スペースや重量が懸念されるプロジェクトやアプリケーションに最適です。マイクロボードは、Qwiicコネクタが1つだけなので、Qwiicマルチポートと一緒に、またはQwiicデイジーチェーンの最後に配置して最適に機能します。

Qwiic BMP581圧力センサーガイドを使い始める

●特長

・Qwiicマイクロサイズボード(0.75インチ×0.30インチ/ 19.05mm×7.62mm)
・供給電圧範囲:1.65V - 3.6V
・電流消費量:・260μA - 動作中の最大消費量測定
1.3μA - 低電力モードで1Hz時
0.55μA - ディープスタンバイモードでの絶対最小値
・データ転送速度:・I2C - 1MHz
・6バイトの不揮発性メモリ
・圧力検知範囲: 30 - 125kPa
・圧力データ分解能: 1/64Pa
・絶対圧力精度: ±0.5hPa
・温度検知範囲: -40 - 85 ℃
・出力データレート: 0.125 - 240Hz (通常モード)
・最大出力データレート: 622 Hz (連続モード、1倍オーバーサンプリング)

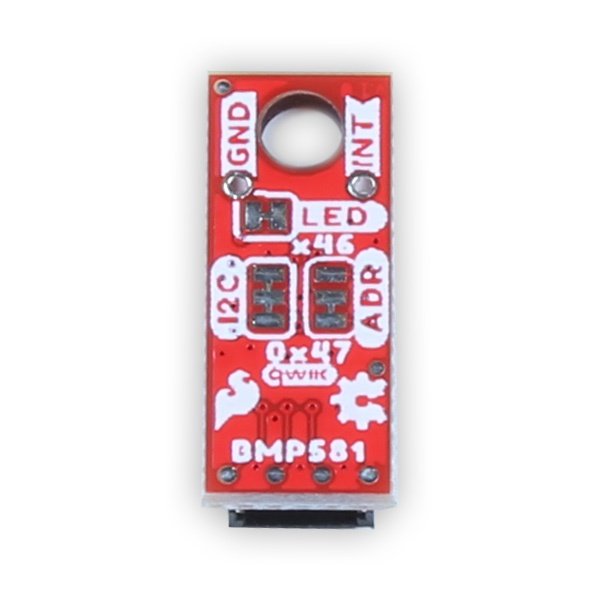

・I2C アドレス: 0x47 (デフォルト)、 0x46 (代替)
・1x 水平 Qwiic 接続ポート
