RL78/G1C USBチャージャーソリューションキット【R0K578G1CD010BR】

RL78/G1C USBチャージャーソリューションキット【R0K578G1CD010BR】

メーカー名:
型番:
R0K578G1CD010BR
品質ランク:
M1
数量

1セット以上
¥63,339.00
(税込¥69,672.00)
10セット以上
¥60,173.00
(税込¥66,190.00)
30セット以上
¥58,272.00
(税込¥64,099.00)
50セット以上
¥55,105.00
(税込¥60,615.00)
自社在庫数
3セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

RL78/G1C USBチャージャーソリューションキット【R0K578G1CD010BR】の概要

RL78/G1Cの評価およびUSBチャージャーの開発キット

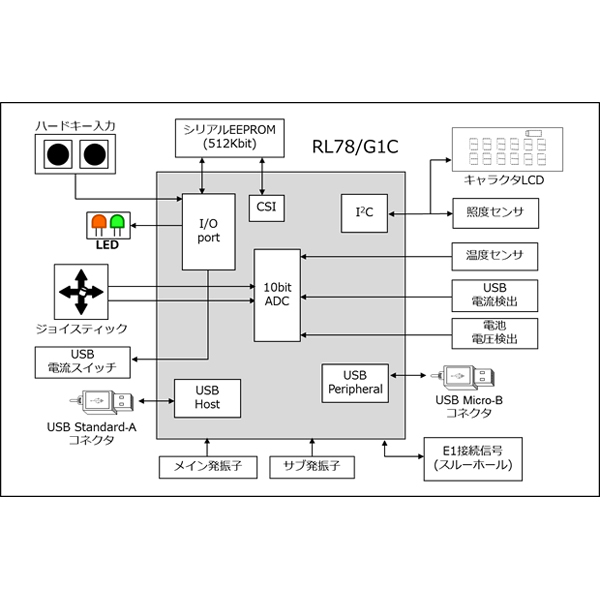

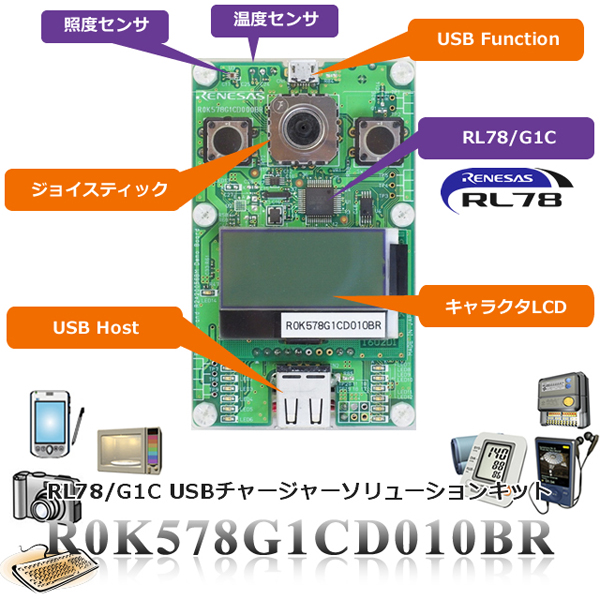

USBホスト/ペリフェラル機能を内蔵したRL78/G1Cマイコン、充電制御IC、シリアルEEPROM、キャラクタLCD、照度/温度センサーなどを搭載した評価用キットです。USB Battery Charging Specification Revision 1.2(USB BC1.2)を利用したバッテリ急速充電対応製品や、USB応用製品の開発/評価ができます。

●特長

(1)スマートフォンとUSB接続動作(補助電池、データ転送)のシステム開発/評価が可能
 ・RL78/G1Cに搭載されたUSBホスト機能により、Android Open Accessoryに対応したスマートフォンへのデータ転送が可能です。
 ・USB BC1.2検出機能を使用してUSB BC1.2対応/非対応の識別が可能です。
 ・本キットに搭載されているニッケル水素電池からスマートフォンへ最適な電流の供給が可能です。
(2)PCとUSB接続動作(急速充電、USBマウス、USBストレージ)のシステム開発/評価が可能
 ・RL78/G1Cに搭載されたUSBペリフェラル機能により、シリアルEEPROMからPCへのデータ転送が可能です。
 ・USBマウス(HIDクラス)機能と、USBストレージ(マスストレージクラス)機能の複合動作が可能です。
 ・USB BC1.2検出機能を使用してPC、USB BC1.2対応PC、専用チャージャーの識別が可能です。
 ・本ソリューションキットに搭載されるニッケル水素電池に急速かつ安全な充電が可能です。
(3)スタンドアロン動作(照度/温度センサー、測定結果記録、時計)が可能
 ・照度/温度センサーの測定データをLCDへ表示し、シリアルEEPROMに格納できます。
 ・時刻、電池残量の表示が可能です。
 ・スリープモード動作が可能です。

【製品仕様】
項目内容備考
製品型名R0K578G1CD010BRNo
電源ニッケル水素電池 単4電池6本No
消費電流動作時:10mAスリープ時:0.5mANo
寸法90×55×28[mm]No
環境条件動作時:10~35℃保管時:-10~50℃結露なきこと
MCURL78/G1C ( ROM : 32KB、RAM : 5.5KB、48-pin QFP )R5F10JGCAFB
メインクロック:12.000MHz、サブクロック:32.768 kHzNo
EEPROMR1EX25512ATA00A (64KB)SPI通信
USBインタフェースstandard-Aコネクタホスト
micro-Bコネクタペリフェラル
充電USB(micro-Bコネクタから入力)5V
給電USB(standard-Aコネクタから出力)5V
動作機能スマートフォン接続時スマートフォンへの給電No
スマートフォンとの通信AndroidTM Open Accessory の"DemoKit"が必要
PC接続時USBマウスNo
ログ記録(照度,温度,電池電圧,充給電電流)の読み書きNo
製品本体の充電No
単体動作時照度/温度の表示・ログ記録No
時計/電池残量の表示、スリープ機能No
表示機能照度0-65535lux, 1lux 単位No
温度0-99℃, 1℃単位No
電池電圧0-5000mV, 1mV 単位No
時計24 時間制, 1 分単位No
充電電流1-500mA, 1mA 単位No
給電電流1-1500mA, 1mA 単位No
その他USB BC1.2検出、VID,PIDNo
