AR1022
パワーリレー
マルツコード：
M2582-515
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/24 06:34 現在）

納期：
4営業日程度
数量
1個以上
￥2,339.00
(税込￥2,572.00)
20個以上
￥2,223.00
(税込￥2,445.00)

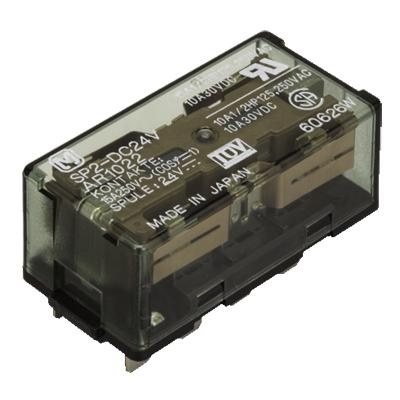

パワーリレー【AR1022】

の概要

SPリレーAR1022

●特長

・2c 15A、4c 10A有極パワーリレー

●仕様

保護構造ダストカバー
動作機能シングルスティブル型
端子形状プラグイン端子
オプション端子台、取付板
コイル定格電圧24VDC
感動電圧(20℃)コイル定格電圧の70%V以下(初期)
開放電圧(20℃)コイル定格電圧の10%V以上(初期)
定格励磁電流(20℃)12.5±10%mA
コイル抵抗(20℃)1,920±10%Ω
定格消費電力300mW
最大印加電圧(20℃)コイル定格電圧の150%V
接点構成2c
接点形状ツイン
接触抵抗(初期)30mΩ以下(6VDC 1A 電圧降下法にて)
接点材質固定接点:AgSnO2系にAuフラッシュ
可動接点：AgSnO2系
接点容量(抵抗負荷)15A 250VAC, 10A 30VDC
接点最大許容電力(抵抗負荷)3,750VA,300W
接点最大許容電圧250VAC,30VDC
(ただし、電流値2A以下であれば48VDCまでご使用いただけます)
接点最大許容電流15A(AC)、10A(DC)
最小適用負荷(参考値)100mA 5VDC
絶縁抵抗(初期)1,000 MΩ以上
(500VDC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧(初期):接点間1,500VAC 1分間(検知電流:10mA)
耐電圧(初期):異極接点相互間3,000VAC 1分間(検知電流:10mA)
耐電圧(初期):接点-コイル間3,000VAC 1分間(検知電流:10 mA)
動作時間(初期,20℃)コイル定格電圧にて50ms以下(接点バウンス含まず)
復帰時間(初期,20℃)コイル定格出圧にて20ms以下(接点バウンス含まず、ダイオードなし)
誤動作衝撃392m/s2
(正弦半波パルス:11ms、検知時間:10μs)
耐久衝撃980m/s2(正弦半波パルス:6ms)
誤動作振動10～55Hz(複振幅:3mm、検知時間:10μs)
耐久振動10～55Hz(複振幅:3mm)
機械的寿命5,000万回以上(開閉頻度:180回/分)
使用条件温度:－50℃～＋60℃
湿度:5～85%RH(ただし、氷結・結露しないこと)
質量(重量)約50g
