NF30-FA-2P-15A
制御盤用 ノーヒューズ遮断器
マルツコード：
M2582-603
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/03 09:27 現在）

納期：
4営業日程度
数量
1個以上
￥2,760.00
(税込￥3,036.00)
20個以上
￥2,622.00
(税込￥2,884.00)

こちらからもご購入いただけます

1 個以上
¥4,060.00
(税込 ¥4,466.00)
　　　
納期：2025/5/12 　　　
確認する

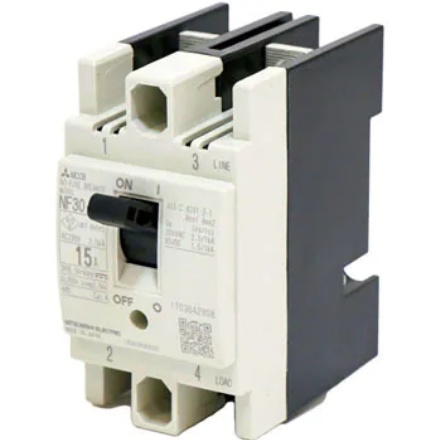

制御盤用 ノーヒューズ遮断器【NF30-FA-2P-15A】

の概要

NF30-FA
ノーヒューズ遮断器、制御盤用、縦寸法72mm、簡易裏面配線、AC/DC共用、IECレール標準取付可能、定格電流5～30A

●特長

縦寸法72mm
単回路の小形制御盤の主回路用や、回路数の多い大形制御盤の分岐回路用として使いやすい縦寸法72mmのコンパクトサイズの制御盤用遮断器です。
簡易裏面配線
裏面配線が可能な端子構造になっています。また、表板への取付が可能で、裏からのナット締付けが不要です。

●仕様

種別(シリーズ)分電盤用遮断器・制御盤用遮断器
種別制御盤用遮断器
シリーズ名FAシリーズ
製品説明制御盤用、ノーヒューズ遮断器
形名NF30-FA
フレームA30
極数2
AC/DCAC/DC
最大適用電圧(AC)AC200V級
最大適用電圧(DC)DC65V級
モータ保護用無し
定格電流(A)15
定格絶縁電圧(V)250
定格短絡遮断容量(kA)JIS C 8201-2-1 Ann.1
JIS C 8201-2-1 Ann.2
(Icu/Ics)		AC200V2.5/1
DC65V1.5/1
定格インパルス耐電圧(kV)2.5
アイソレーション適合-
逆接続-
開閉寿命(回)機械的10000
電気的6000(AC220V)
外形寸法(mm)a40
b72
c57
ca73.5
製品質量(kg)0.14
取付方式IEC 35mmレール◎
取付ねじ可能
表板取付可能
接続方式表面形(F)◎圧着端子用
簡易裏面形◎圧着端子用
付属装置つき警報スイッチ(AL)〇
補助スイッチ(AX)〇
電圧引きはずし装置(SHT)〇
テストリード線(TBL)-
縦形リード線端子台(SLT)〇
別売部品ロックカバーLC〇
とってロック装置HL〇
端子カバーTC-L-
TC-S〇
RTC〇
規格認証電気用品安全法適合
CEマーキング-
UKCAマーキング-
CCC-
過電流引きはずし方式熱動
トリップボタン-
漏電遮断機能無
定格遮断容量小・経済品(C)
用途制御盤用
特殊条件特殊条件なし

【凡例】
◎：標準品　○：準標準品　△：受注品

【留意事項】
・定格電流5A品の定格遮断容量は1.5/1kAとなります。
・取付ねじはお客様でご用意ください。
・裏側からのナット締付けなしで表板取付が可能です。(取付ねじM5×0.8×30はお客様でご用意ください。)この場合端子ねじを遮断器裏側から締付けできます。
・裏面配線が可能な端子構造となっています。
・トリップボタンは警報スイッチ(AL)つきの場合のみ付属します。(SHT+ALの場合は除く)
