M5Stack用20kgレンジ計量ユニット(HX711)【M5STACK-U108】

M5Stack用20kgレンジ計量ユニット(HX711)【M5STACK-U108】

メーカー名:
型番:
M5STACK-U108
品質ランク:
M1
数量

自社在庫数
2
2024/03/03 15:07 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥12,803.00
(税込¥14,083.00)

M5Stack用20kgレンジ計量ユニット(HX711)【M5STACK-U108】の概要

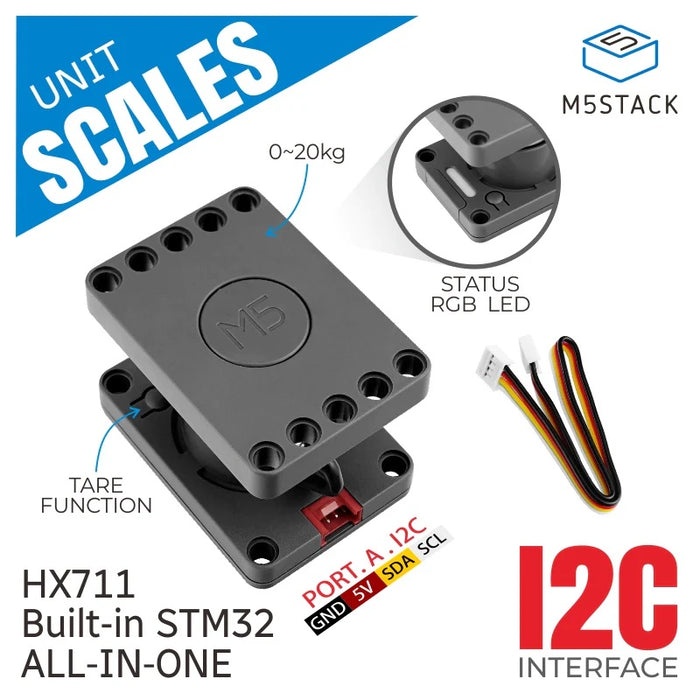

20kgまで量れるM5Stack用の計量センサー


ロードセル用アンプを搭載した24ビットA/DコンバータHX711を採用し、20kgまで計量できるM5Stack用の拡張ユニットです。コントローラにSTM32F030を使用しています。容器の重さを差し引いて計量する風袋引きボタンとRGB LEDが付いています。体重計やキッチンスケール、製品の個数計測などに応用できます。

●仕様

・計測範囲:20kgまで
・HX711(Avia Semiconductor製):高精度24ビットA/Dコンバータ、プログラマブルゲインアンプ(32/64/128)、出力データレート:毎秒10サンプル
・マイクロコントローラ:STM32F030
・通信プロトコル:I2C(アドレス:0x26)
・LED:SK6812(PA7)
・機能ボタン:風袋引き(PA2)
・開発プラットフォーム:Arduino IDE、UIFlow(対応予定)
・重量:87g
・寸法:42×43×58mm
・ケース材料:プラスチック(PC)

【セット内容】
・計量ユニット ×1
・HY2.0-4Pケーブル(20cm) ×1

【資料】
製造元ドキュメント
