MAX3485ED
RS485/RS422トランシーバー
マルツコード：
M2583-104
箱番号：
品質ランク：
S1
在庫のある営業所( 8営業所 )
自社在庫数：
1,299個
（ 2025/05/23 08:14 現在）

出荷予定日：
2025/5/23
16:00
までのご注文で
2025/5/23
出荷
数量
1個以上
￥74.00
(税込￥81.00)
100個以上
￥67.00
(税込￥73.00)
200個以上
￥60.00
(税込￥66.00)
500個以上
￥52.00
(税込￥57.00)

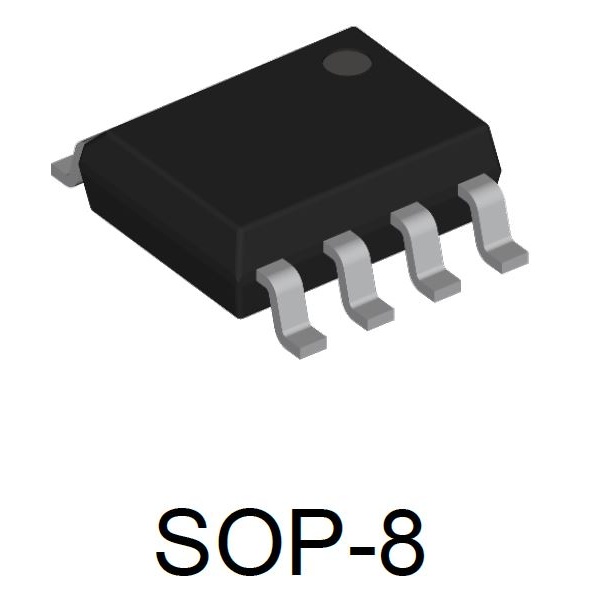

RS485/RS422トランシーバー【MAX3485ED】

の概要

RS485/RS422通信用トランシーバー


MAX3485は、RS485とRS422通信用の3.3V駆動のローパワートランシーバーで、ドライバ1個とレシーバ1個を備えています。最大10Mbpsのデータ転送が可能です。無負荷時または無効化されたドライバで完全に負荷がかかった状態で、120μA～500μAの電源電流を消費します。ESD耐性は、Human Body Modelで±8kV以上、IEC61000-4-2 Air Discharge Methodで±15kV以上の耐性を有しています。
ドライバは短絡による電流制限がなされており、サーマルシャットダウン回路を備えているため、ドライバ出力をハイインピーダンスにすることで過度の消費電力を防ぎます。レシーバ入力は、両方の入力がオープン回路の場合にレシーバ出力でロジックハイを保証するフェイルセーフ機能を備えています。MAX3485は、ハーフデュープレックス通信用に設計されています。

●特長

・3.3Vの電源
・5.0Vロジックと相互運用可能
・－7V～＋12Vの入力電圧範囲
・バス上に最大32個のトランシーバーを搭載可能
・ドライバの過負荷保護用電流制限とサーマルシャットダウン

●仕様

電源電圧3.3V
入力電圧－7V～＋12V
データレート10Mbps
ESD認証±15kV、IEC61000-4-2 Air Discharge
±8kV、Human Body Model


TAEJIN Technologyの詳細や、新製品などについてはこちらへ

特設ページリンク
その他のTAEJIN Technology製品はこちら

その他のTAEJIN Technology製品はこちら

2583104 0000000201563305 EE-148 MAX3485ED
