ARDUINO-A000079
モーターシールドRev3
マルツコード：
M0025-9243
品質ランク：
M1

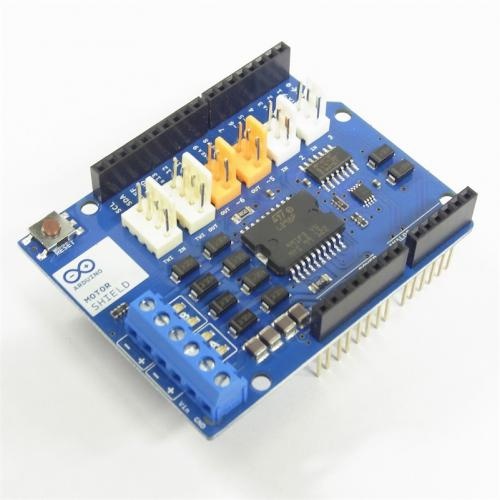

モーターシールドRev3【ARDUINO-A000079】

の概要

バージョンアップしたモーターシールドです。完成品になったので、すぐに使えます。接続端子も豊富に用意されていて便利です。

以前のバージョンモーター・シールドのプリント基板(基板のみ)

仕様
・使用電圧:5V～12V
・モーターコントローラ:L298P 2個のDCモーターもしくは1個のステッピングモーターを使用できます
・最大電流:1チャンネル当り最大2A (外部電源使用時)
・電流センサ:1.65V/A

使用ピン
機能:チャンネル A,チャンネル B
・回転方向:D12,D13
・PWM:D3,D11
・ブレーキ:D9,D8
・電流センサ:A0,A1
ブレーキ機能や電流センサ入力を使わない場合は、ジャンパパターンをカットする事で該当ピンを他の用途に使用できます。

端子
・ターミナル:モーター×2 外部電源×1
・TinkerKit互換アナログ入力端子×2 A2,A3
・TinkerKit互換アナログ出力端子×2 D5,D6
・TinkerKit互換TWI(I2C)端子入力×1 出力×1 SDA,SCL
TWI端子は、Arduino R3以降のボードで使用できます。
