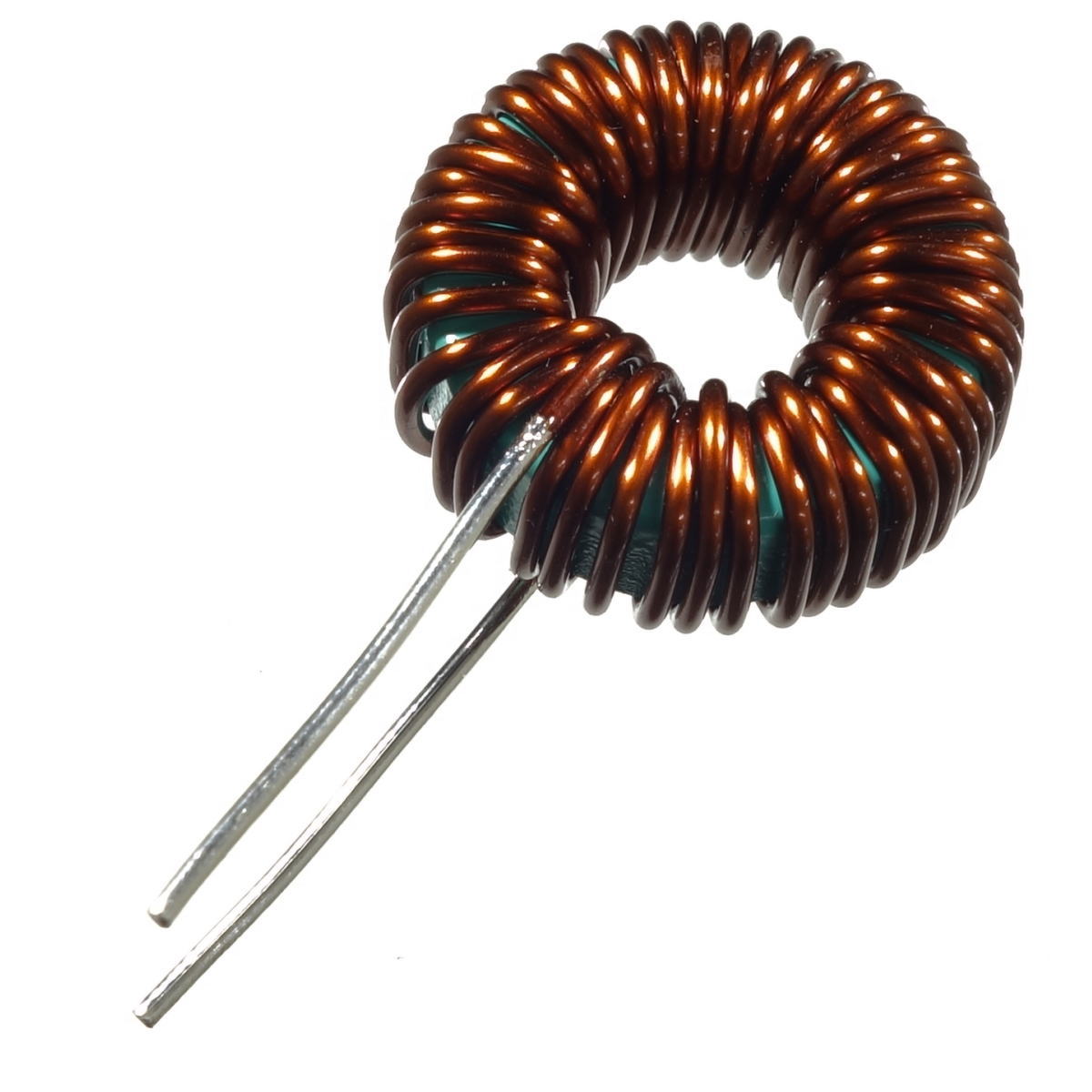

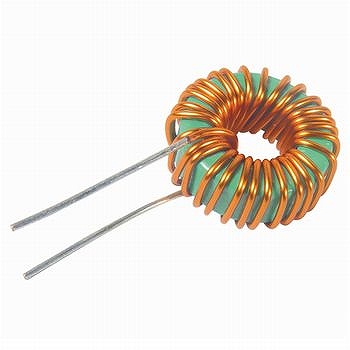

SNコイル【SN12-500】

SNコイル【SN12-500】

メーカー名:
型番:
SN12500
箱番号:
環境区分:
RoHS2対応
品質ランク:
S2
数量
インダクタンス(min)

自社在庫数
83
2024/10/09 08:45 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥414.00
(税込¥455.00)
50個以上
¥394.00
(税込¥433.00)
100個以上
¥365.00
(税込¥401.00)
200個以上
¥332.00
(税込¥365.00)

SNコイル【SN12-500】の概要

ノイズ対策の定番品で電源ラインに直接挿入します。直流も流すことができます。 ノイズを減衰させるためわざと損失を大きく設計してあるためスイッチング電源のパワーインダクターなど一般的なインダクターとしては使えません。 【仕様】
・パッケージ: トロイダル
・使用温度範囲: -25℃~71℃
・定格電流: 5A
・インダクタンス(min): 100μH
・直流抵抗(max): 0.04mΩ/line
・温度上昇(max): 34K
・外形寸法D×H(max): 26mm×12mm
・L1: 20±2mm
・L2(max): 1.5mm
・線径: Φ1.0mm
・取付ピッチ参考寸法: 12mm
・重量: 約18.2g

営業所在庫状況

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
