120-8552-001

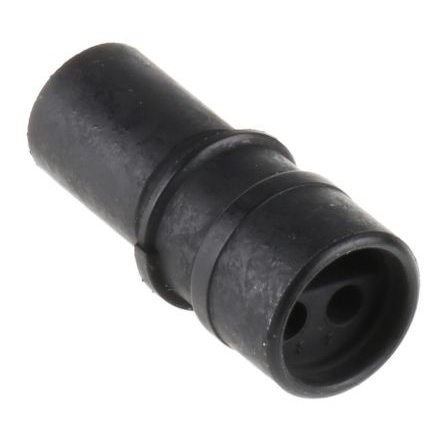

アイティティキャノン 丸型コネクタ、3極、ケーブルマウント、120-8552-001
マルツコード：
M2703-722
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 11:54 現在）

納期：
お問合せ下さい
数量
MOQ：5
SPQ：5
最小5個から購入可能
5個以上から5個単位で購入可能
5個以上
￥1,668.00
(税込￥1,834.00)
20個以上
￥1,584.60
(税込￥1,742.60)

こちらからもご購入いただけます

1 個以上
¥924.00
(税込 ¥1,016.00)
　　　
納期：5営業日程度 　　　
確認する

アイティティキャノン 丸型コネクタ、3極、ケーブルマウント、120-8552-001【120-8552-001】

の概要

●仕様

極数 = 3
実装タイプ = ケーブルマウント
プラグ/ソケット = プラグ
結線方法 = 圧着
コンタクトジェンダー = オス
接続方向 = ストレート
シリーズ = Sure Seal

ITT Cannon 丸型ITT Cannon Sure-Seal シリーズ黒色 3 コンタクトオス丸型コネクタは、プラグタイプ接続です。このケーブル取り付けコネクタは、定格電圧 400 V ac 、定格電流最大 8 A (コンタクトあたり)です。スズめっき銅合金コンタクトを備えた、ニトリルブタジエンゴム製です。この成形ボディはシンプルな一体型で、接続に必要なコンタクトを除き、他の部品は一切使用されません。このコネクタは、ブレーキフルード、凍結防止、燃料、スチームクリーニングに耐性があることと相まって、車両の過酷な環境でもコネクタを使用できます。 IP67 ITT Sure-Seal とミニ Sure-Seal を備えています 車載分野での安全性及び信頼性に関する高まる要件を満たすように開発されたこのシールドコネクタは、振動、衝撃、塩水噴霧、産業用ガス、低いミリボルト降下、低接触抵抗など、自動車 / 産業規格で定義されているあらゆるパラメータに対応しています。 プラグとレセプタクルには極性があるので、誤かん合を防止できます。かん合面には 2 つの段付きプレーンを使用します。これらの面は、コンタクトをかん合させるために適切な方向に配置する必要があります かん合されたコネクタは IP67 等級で、通常の動作条件下でブレーキフルード、ガソリン、ディーゼル燃料、凍結防止、紫外線、オゾン、蒸気クリーニングにさらされてもシール性は維持されます ケーブルブーツをご用意。配線済みケーブルジャケットをコネクタハウジングに密封するために、別途注文する必要があります。 注: コンタクトは別途注文要。特長と利点ボディはストレートです 圧着終端法 極性化してミスマッチを防止 小型 水中に浸漬可能 挿抜回数 50 回の耐久性 1.8 → 2.8 mm のワイヤ絶縁シーリング 動作温度範囲: -40 → 105 ° C用途産業用オートメーション及び計装 業務用電子機器認定IP67定格

在庫状況：営業所に在庫はございません。
