8A1011C-Z
トグルスイッチ、SPDT、パネルマウント、ラッチ
マルツコード：
M2705-093
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/03 19:45 現在）

提携先在庫数：18個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/12
数量
1個以上
￥1,399.00
(税込￥1,538.00)
50個以上
￥1,329.10
(税込￥1,461.10)

こちらからもご購入いただけます

1 個以上
¥1,650.00
(税込 ¥1,815.00)
　　　
納期：5営業日程度 　　　
確認する
バルク
1 個以上
¥1,323.08
(税込 ¥1,455.38)
確認する

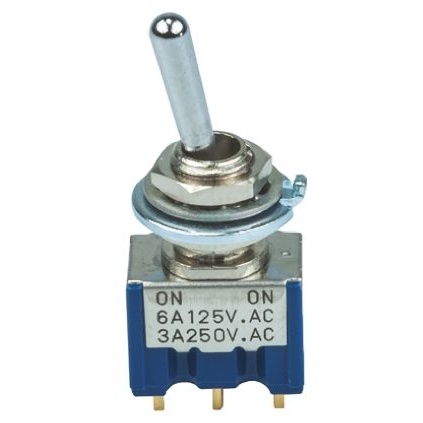

トグルスイッチ、SPDT、パネルマウント、ラッチ【8A1011C-Z】

の概要

●仕様

接点構成 = SPDT
動作特性 = ラッチ
コンタクト定格電流 = 25 mA
実装タイプ = パネルマウント
末端様式 = タブ
アクチュエータ長さ = 10.5mm
コンタクト材質 = 黄銅-銀、銅-銀
動作温度 Min = -20℃

UL、CSA. パネル固定用ハードウェアです。. モメンタリスイッチの一時的な状態は(オン) -オフ- (オン)のように括弧入りで表示されます。. フジソクトグルスイッチ - 8シリーズ. フジソク8シリーズのトグルスイッチには、単極又は2極のコンタクト構成、モメンタリ又はオルタネートスイッチング機能、基板又ははんだ端子の各タイプが用意されています。 この製品シリーズは用途に合わせて選択できる多種多様なトグルスイッチレバータイプを備えた多種多様なトグルスイッチで構成されています。 製品シリーズの内訳: 8A : 標準トグルタイプ、 8B : マスタングトグルタイプ - 過剰なアクチュエータ作動力と限られたスペースに対応、 8C : フラットトグルタイプ - 非回転式で外観の優れたドレスナットが付属、 8D : ロングトグルタイプ - 長さ21.3 mm、 8E : レバーロックトグルタイプ - 所定の位置にロックでき、誤動作を防止可能、 8F : 防滴トグルタイプ - Oリングシールをかませて固定し、水気や埃の多い環境に適したパネルシール用設計、 8J : ショートトグル - 長さ6.8 mm、 8S : 棒状レバーの上部に長さ約5 mmの黒色プラスチック製カラーチップを備えたトグルスイッチです。 8シリーズのトグルスイッチは、いずれもエポキシ密閉構造とUL 94V-0準拠の自消性を備え、端子-アース間に4 mmを超える絶縁距離が設けられています。 この丈夫なフジソク社8シリーズのトグルスイッチは、パネル取り付け用に設計されており、厚さ2.5 mm → 6.9 mmのパネルのパネル切り抜きに適合します。パネル切り抜きとパネル厚さの詳細な寸法については、下表を参照してください。. 選択可能なトグルレバータイプ はんだ又は基板端子 銀又は金めっきコンタクト 銀コンタクトの最大スイッチ定格: 6 A @ 125 V ac、3 A @ 250 V ac 金コンタクトの最大スイッチ定格: 25 mA @ 20 V dc 最大接触抵抗: 10 mΩ (銀コンタクト)、20 mΩ (金コンタクト) 絶縁強度: 1500 V ac、1分間 絶縁抵抗: 1000 MΩ以上 電気的寿命 - 25,000回(モメンタリトグルスイッチ)、50,000回(オルタネートトグルスイッチ) 自消性、UL94V-0準拠 動作温度範囲: -20 → +85 ℃

在庫状況：営業所に在庫はございません。
