CUT35-5FF

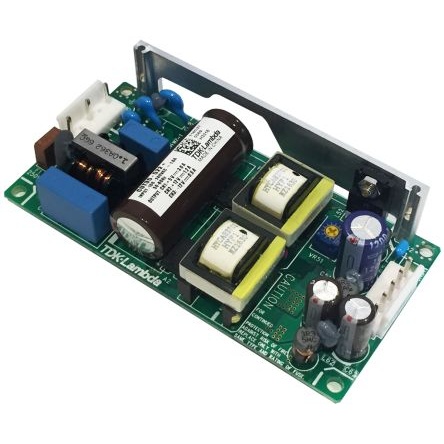

スイッチング電源(5V dc、±15V dc/1A、3A、650mA 35W）
マルツコード：
M2706-266
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/12 06:18 現在）

提携先在庫数：5個（2025/05/07 9:00 現在）

出荷予定日：
2025/5/15
16:00
までのご注文で
2025/5/15
出荷
数量
1個以上
￥10,030.00
(税込￥11,033.00)
10個以上
￥9,528.50
(税込￥10,480.50)

こちらからもご購入いただけます

バルク
1 個以上
¥7,598.86
(税込 ¥8,358.74)
確認する

スイッチング電源(5V dc、±15V dc/1A、3A、650mA 35W）【CUT35-5FF】

の概要

●仕様

出力電圧 = 5 V dc, ±15 V dc
出力電流 = 1 A, 3 A, 650mA
定格電力 = 15/19.5W
出力数 = 3
入力電圧 = 265 V ac, 370 V dc
実装タイプ = 表面実装
パッケージタイプ = オープンフレーム
長さ = 101.6mm
幅 = 50.8mm
奥行き = 27mm
重量 = 90g
医療規格認定 = あり
最低温度 = -20℃

このシリーズは、UL / CSA / IEC / EN60950-1認定を受けています。すべてのモデルは、EN55011 / 55022 B伝導及び放射規格とEN 61000-4-2イミュニティ規格に準拠しています。. このシリーズには、低電圧及びRoHS2指令準拠を示すCEマークが付いています。. TDKラムダ35 W、デュアル又はトリプル出力低プロファイル電源、CUT35シリーズ. TDKラムダのCUT35シリーズは、デュアル又はトリプル出力の低プロファイルスイッチモード電源(SMPS)製品です。このシリーズは、厳密なレギュレーション仕様の維持のための最小負荷が不要なため、システム統合が単純化します。2つの独立コンバータトポロジを使用することで、出力1が出力2及び3から電気的に絶縁されています。これにより製品をデュアル出力として構成することも可能です。 CUT35スイッチモード電源は、ユニバーサル85 ～ 265 V ac入力で動作し、2つの標準モデルが用意されています。CUT35-522は、5.0 V ±12 V又は5.0 Vと24 Vを供給します。CUT35-5FFは、5.0 V ±15 V又は5.0 Vと30 Vを供給します。 このコンバータは、業界標準2.0 x 4.0インチ(50.8 x 101.6 mm)フットプリントにパッケージ化され、高さは27 mmの低プロファイル製品です。 対流冷却のCUT35 SMPSは周囲温度-20 ～ +70 ℃に対応します(+55 ～ +70 ℃では70 %までディレーティング)。. 特長と利点:. コンパクトな設置面積と設計でスペースを節約. 低プロファイル. 対流冷却. クラスB伝導 / 放射EMI. 各種の用途に柔軟に適応. 静音動作. 簡単なEMC準拠. どの出力にも最小負荷なし. 過電圧及び過電流保護を標準装備. 標準効率: 81 → 82 %. 製品の用途:. これらのSMPSは、産業用制御システム及び機器、放送、業務用オーディオ、計測器など、幅広い用途に適合します。その他にも、病院、歯科、臨床、医療機器などの用途に適合します。
