DX10-28S(50)

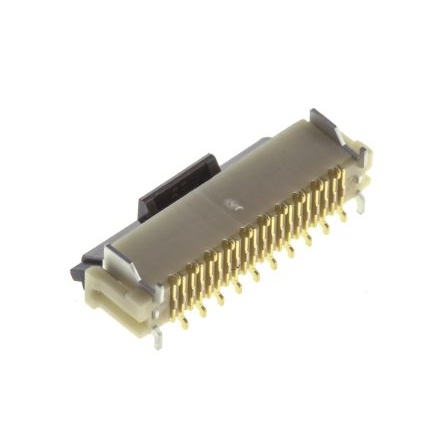

ヒロセ電機 SCSIコネクタ 28 極 スルーホール
マルツコード：
M2706-869
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 20:18 現在）

提携先在庫数：41個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/9
数量
1個以上
￥1,483.00
(税込￥1,631.00)
50個以上
￥1,408.90
(税込￥1,548.90)

ヒロセ電機 SCSIコネクタ 28 極 スルーホール【DX10-28S(50)】

の概要

●仕様

オス/メス = オス
極数 = 28
接続方向 = ライトアングル
実装タイプ = スルーホール
コンタクト材質 = 銅合金
表面処理:コンタクト = 金
ハウジング材質 = PBT
ピッチ = 1.27mm
定格電流 = 500mA
定格電圧 = 300 V
ラッチタイプ = クイックラッチ
結線方法 = プラグイン
シリーズ = DX
長さ = 38.48mm
幅 = 18.3mm

ヒロセ電機オリジナル1.27 mmピッチ高密度I/Oコネクタコンタクト間ピッチが1.27 mmと狭く、貴重な基板スペースを節約し、超高密度設計を実現 スムーズで正確な脱着を実現するベローズ型コンタクト メークファースト / ブレークラスト接地と全体的なノイズ保護を実現する独自のシェル設計 AWG#28及び#30ワイヤへの迅速で低コストな終端を実現するIDC終端 外部EMIノイズの侵入を軽減するダイキャスト亜鉛合金製のバックシェル及びレセプタクルシェル 毎回すばやく簡単にポジティブロックをかけられる使いやすいワンタッチロック及びスクリューロック機構 終端方式にはIDC、はんだ付け、ライトアングルDIP、ストレートDIP、SMTを用意 高速データ転送のニーズに応えるために導入された同軸コンタクト用の3キャビティ、2キャビティのDX 2つのユニットを接続するためのシールド付きプラグインタイプを用意

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

アンフェノール(旧型のプリンター出力等)にはこちらの製品もございます。

標準(57シリーズ) ハーフピッチ
