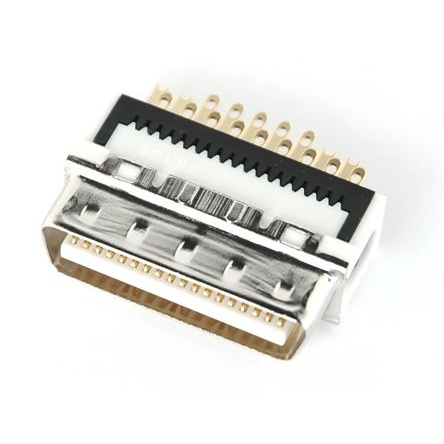

ヒロセ電機 SCSIコネクタ 36 極 ケーブルマウント【DX40-36P(55)】

ヒロセ電機 SCSIコネクタ 36 極 ケーブルマウント【DX40-36P(55)】

メーカー名:
型番:
DX40-36P(55)
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
3日程度

提携先在庫数:65個(2024/04/15 9:00 現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥2,230.00
(税込¥2,453.00)

こちらからもご購入いただけます

トレイ
1 個以上
¥2,247.06
(税込 ¥2,471.76)

ヒロセ電機 SCSIコネクタ 36 極 ケーブルマウント【DX40-36P(55)】の概要

●仕様

オス/メス = オス
極数 = 36
接続方向 = ストレート
実装タイプ = ケーブルマウント
コンタクト材質 = 銅合金
表面処理:コンタクト = 金
ハウジング材質 = 亜鉛合金
ピッチ = 1.27mm
定格電流 = 500mA
定格電圧 = 300 V ac
結線方法 = はんだ
シリーズ = DX
動作温度 Min = -55℃

ヒロセ電機オリジナル1.27 mmピッチ高密度I/Oコネクタコンタクト間ピッチが1.27 mm (0.050インチ)と狭く、貴重な基板スペースを節約し、超高密度設計を実現 スムーズで正確な脱着を実現するベローズ型コンタクト メークファースト/ブレークラスト接地と全体的なノイズ保護を実現する独自のシェル設計 AWG#28及び#30ワイヤへの迅速で低コストな終端を実現するIDC終端 外部EMIノイズの侵入を軽減するダイキャスト亜鉛合金製のバックシェル及びレセプタクルシェル 毎回すばやく簡単にポジティブロックをかけられる使いやすいワンタッチロック及びスクリューロック機構 終端方式にはIDC、はんだ付け、ライトアングルDIP、ストレートDIP、SMTを用意 高速データ転送のニーズに応えるために導入された同軸コンタクト用の3キャビティ、2キャビティのDX 2つのユニットを接続するためのシールド付きプラグインタイプを用意
