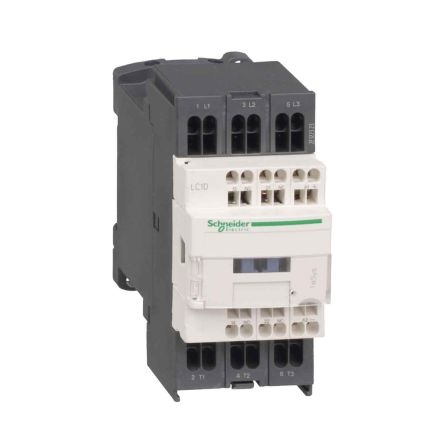

シュナイダーエレクトリック 電磁接触器 230 V ac 3極 LC1Dシリーズ、LC1D183P7【LC1D183P7】

シュナイダーエレクトリック 電磁接触器 230 V ac 3極 LC1Dシリーズ、LC1D183P7【LC1D183P7】

●仕様コイル電圧 = 230 V ac極数 = 3コンタクトの定格電流 = 32 A許容入力 = 10 kW通常端子構成...
メーカー名：
型番：
LC1D183P7
環境区分：
RoHS対応
品質ランク：
M1
数量

納期：
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥19,800.00
(税込￥21,780.00)

こちらからもご購入いただけます

箱
1 個以上
¥32,085.23
(税込 ¥35,293.75)
確認する

シュナイダーエレクトリック 電磁接触器 230 V ac 3極 LC1Dシリーズ、LC1D183P7【LC1D183P7】の概要

●仕様

コイル電圧 = 230 V ac
極数 = 3
コンタクトの定格電流 = 32 A
許容入力 = 10 kW
通常端子構成 = 3NO
コンタクトの定格電圧 = 300 V dc、690 V ac
シリーズ = LC1D
補助接点の数 = 1
補助コンタクト構成 = 1NO + 1NC
接続方式 = スプリング
幅 = 45mm
奥行き = 86mm
動作温度 Max = +60℃

Schneider Electric LC1D TeSys D コンタクタです。 Schneider ElectricのTeSys Dコンタクタは、機械的寿命と電気的寿命が長く、信頼性の高いコンタクタです。このシリーズは、制御システムの統合用に設計されており、さまざまな用途でモータースタータの作成に使用できます。TeSys Dコンタクタは、すばやく簡単にセットアップできると同時に、国際規格への適合を維持できます。 特長と利点: 内蔵補助コンタクトでスイッチング機能を強化 ねじ接続:北米及び国際 Terminal のマーキングの両方に対応する IP20 指保護端子 ねじによるパネル取り付け又は DIN レール取り付けに対応しています。 Coil を保護する双方向 Peak Limiting ダイオードサプレッサ。 簡単に取り付けられるアクセサリ。 広範な用途に対応する柔軟な制御回路 TeSysコンタクタの使用カテゴリAC1とAC3にはどのような意味がありますか コンタクタ使用カテゴリでは、制御する負荷のタイプと動作サイクル条件に基づいて、メーク / ブレーク電流値が定義されます。 AC-1: 力率が0.95以上のすべてのAC機器に適用されます。使用例: 抵抗負荷、ヒーター、配電など。 AC-3: モータの動作中にブレークが発生する三相かご形モータに適用されます。使用例: すべての三相かご形モータ、エレベータ、エスカレータ、コンベア、バケットエレベータ、コンプレッサ、ポンプ、ミキサー、エアコンユニットなど。 どのようなアクセサリがありますか 鋸歯状のワイピング動作が可能な補助接点ブロック 前面取り付け型の防塵補助コンタクトブロックです。 空圧式の時間遅延ブロックです。 過渡電圧サージサプレッサ。 インターフェースモジュール及び電子タイマです。 機械式ラッチブロック。 TeSys Dシリーズは、ダブルブレーク極タイプのコンタクタですか はい、 TeSys D シリーズは平行移動による極のダブルブレークを実現しています。 LC1D183P7 Schneider Electric LC1D TeSys D コンタクタの特長です。 モータ制御及び抵抗負荷用途。 AC-1 、 AC-3 、 AC-4 カテゴリ。 UE 定格電圧 <= 電源回路で 300 V dc 、 <電源回路で 690 V ac 25 → 400 Hz 定格電流: 18 A<( = 60 ° C ) @ <= 440 V ac AC-3 (電源回路)、 32 A<( = 60 ° C ) @ <= 440 V ac AC-1 (電源回路) 230 V ac 50 / 60 Hz 制御回路電圧。 1 NO + 1 NC 補助コンタクト 過電圧カテゴリ III IEC60947 に準拠する電源回路の定格遮断容量: 300 A @ 440 V 保護カバーを完備しています。 プレート及びレール取り付け IEC60529 準拠の IP20 前面

在庫状況：営業所に在庫はございません。
