PIC24FJ1024GB610-I/PT

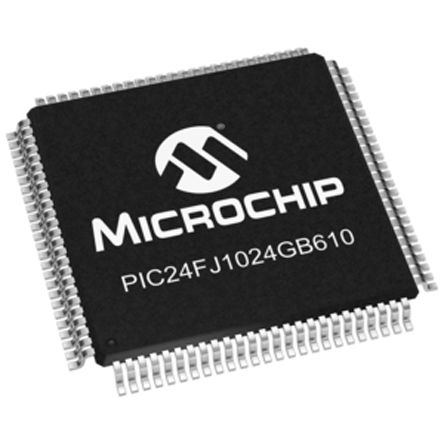

マイコン 100-Pin TQFP PIC24FJ1024GB610-I/PT
マルツコード：
M2709-686
品質ランク：
S2
自社在庫数：
0個
（ 2025/08/18 22:42 現在）

納期：
お問合せ下さい
数量
MOQ：2
SPQ：2
最小2個から購入可能
2個以上から2個単位で購入可能
2個以上
￥1,136.00
(税込￥1,249.00)
50個以上
￥1,079.20
(税込￥1,186.20)

こちらからもご購入いただけます

1 個以上
¥1,596.00
(税込 ¥1,755.00)
　　　
納期：5営業日程度 　　　
確認する
トレイ
1 個以上
¥1,232.00
(税込 ¥1,355.20)
確認する

マイコン 100-Pin TQFP PIC24FJ1024GB610-I/PT【PIC24FJ1024GB610-I/PT】

の概要

●仕様

ファミリー名 = PIC24F
パッケージタイプ = TQFP
実装タイプ = 表面実装
ピン数 = 100
デバイスコア = PIC
データバス幅 = 16bit
プログラムメモリサイズ = 1.024 MB
最大周波数 = 32MHz
RAMサイズ = 32 kB
USBチャンネル = 0
PWMユニット数 = 1 x 16 bit
標準動作供給電圧 = 2 → 3.6 V
最大イーサネットチャンネル数 = 0

PIC24FJxxxGA610/GB610 16ビットマイクロコントローラ. Microchip PIC24FJxxxGA610/GB610ファミリのマイクロコントローラは、多様なペリフェラルに対応する16ビットデバイスで、大量なメモリを必要とする用途に適しています。 ライブアップデート機能を備えたデュアルパーティションフラッシュは、特に注目する必要があります。これにより、MCUは2つの独立したソフトウェアアプリケーション(ブートローダーを含む)を保持できます。 さらに、この機能を使用することで、1つのパーティションをプログラムしながら、他のパーティションで別のアプリケーションコードを実行できるようになります。. マイクロコントローラの機能. モディファイドハーバードアーキテクチャ 最高動作速度: 16 MIPS @ 32 MHz 17ビット x 17ビット単一サイクルのハードウェア分数 / 整数乗算器 32ビット x 16ビットのハードウェア除算器 16 x 16ビットの作業レジスタアレイ In-Circuitシリアルプログラミング(ICSP) インサーキットエミュレーション(ICE) ペリフェラルピン選択(PPS) パワーオンリセット(POR)及びブラウンアウトリセット(BOR) パワーアップタイマ(PWRT)及びオシレータスタートアップタイマ(OST) プログラマブル高 / 低電圧検出(HLVD) フレキシブルウォッチドッグタイマ(WDT). デュアルパーティションフラッシュ機能. ブートローダーを含む、2つの独立したソフトウェアアプリケーションを保持可能 1つのパーティションのプログラムと同時に、他のパーティションで別のアプリケーションコードの実行が可能 アクティブパーティションの間でのランタイム切り替えが可能. eXtreme低消費電力(XLP)機能. ペリフェラルを選択してシャットダウンするスリープモード及びアイドルモード、ペリフェラルよりも遅い速度でCPUを実行できるコアドーズモード 低クロック速度へのオンザフライスイッチングに対応する代替クロックモード 高速スタートアップと低電力動作向けのワイドレンジデジタル制御発振器(DCO). 周辺機能. 10/12ビット200/500 ksps A/Dコンバータ(ADC) 24チャンネル 3個の拡張型アナログコンパレータ 静電容量型タッチセンサ用の充電時間測定ユニット(CTMU) 最高5個の外部割り込みソース ペリフェラルピン選択(PPS) 8チャンネルのダイレクトメモリアクセス(DMA) 5つの16ビットタイマ / カウンタ(プリスケーラ付き) - 32ビットタイマ / カウンタとペアリングが可能 6個の入力キャプチャモジュール(それぞれ専用の16ビットタイマを搭載) 6個の出力比較 / PWMモジュール(それぞれ専用の16ビットタイマを搭載) 4個のシングル出力CCP (SCCP)及び3個のマルチ出力CCP (MCCP)モジュール 拡張型パラレルマスタ / スレーブポート(EPMP / EPSP) ハードウェアリアルタイムクロック及びカレンダー(RTCC) USB v2.0 On-The-Go (OTG)準拠モジュール PIC24xxxGB610モデルのみ 3個の3線 / 4線SPIモジュール 3個のI2Cモジュール 6個のUARTモジュール プログラム可能な32ビット巡回冗長検査(CRC)発生器 4個の設定可能なロジックセル(CLC)

在庫状況：営業所に在庫はございません。
