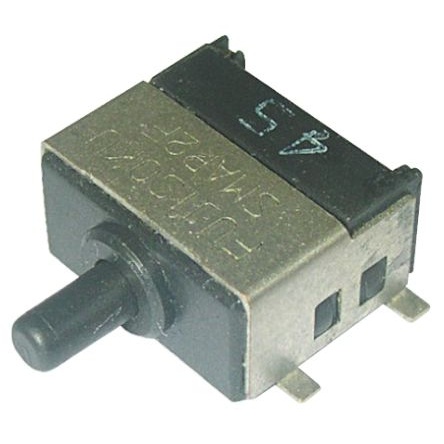

SMAP1F-5M-Z
押しボタンスイッチ、モーメンタリ、PCB、単極双投(SPDT)
マルツコード：
M2710-709
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/11 23:49 現在）

納期：
お問合せ下さい
数量
1個以上
￥1,221.00
(税込￥1,343.00)
50個以上
￥1,160.00
(税込￥1,276.00)

押しボタンスイッチ、モーメンタリ、PCB、単極双投(SPDT)【SMAP1F-5M-Z】

の概要

●仕様

動作特性 = モーメンタリ
実装タイプ = PCB
接点構成 = 単極双投(SPDT)
コンタクト定格電流 = 0.4 VA @ 28 V dc
末端様式 = Right Angle PC Terminal

一時的な状態はオン-(オン)のように括弧入りで表記されます。. フジソクウルトラMini SMT及びTHTプッシュボタンスイッチ CFPA、SMAP ; FPシリーズ. フジソク社のCFPA、SMAP、FPシリーズに属する1極 / 2極スイッチは、ウルトラミニチュア基板実装プッシュボタンスイッチで、「オン-(オン)」のモメンタリスイッチング動作を備えています。 どのシリーズのスイッチについても、SMT (CFPA及びSMAPスイッチ)又はTHTパッケージ(FPスイッチ)に収め、ストレート又はライトアングル端子を備えたタイプを用意しています。また、どのシリーズのスイッチも、浸漬洗浄可能な構造を備えているうえ、長期間安定して高い信頼性を実現するツインコンタクトクリップ機構を備えています。 CFPA及びSMAPシリーズの表面実装プッシュボタンスイッチは、リフローはんだ付けが可能で、ノンショートコンタクトを備えています。一方、スルーホール取り付け型のFPシリーズは、操作時のクリック感がソフトな独立したディテント機構を備えています。 用途に合わせて選択できるよう、CFPA、SMAP、FPプッシュボタンスイッチのそれぞれに適合する白色、赤色又は黒色のABS製の4 mmアクチュエータキャップを用意しています。品番 ; 223-008 223-008 、 ; 223-014 223-014 、 ; 223-020 223-020 を参照してください。. 最大スイッチ定格: 0.4 VA(最大28 V dc)、最小定格: 1 μA @ 20 mV dc SMT又はTHTオプションとストレート又はライトアングル端子の組み合わせ 液浸洗浄可 金めっきコンタクト 絶縁耐性: 500 MΩ以上 絶縁耐性: 250 V ac、1分間(品番 ; 762-5918 762-5918 は500 V ac、1分間) 電気的寿命: 動作10,000回(品番 ; 762-5918 762-5918 は動作50,000回)
