●仕様

分類 = 開発キット
キット名 = Discovery
テクノロジー = MCU
デバイスコア = ARM Cortex M7
プロセッサファミリ名 = STM
プロセッサ品番 = STM32F769NIH6
プロセッサ種類 = MCU

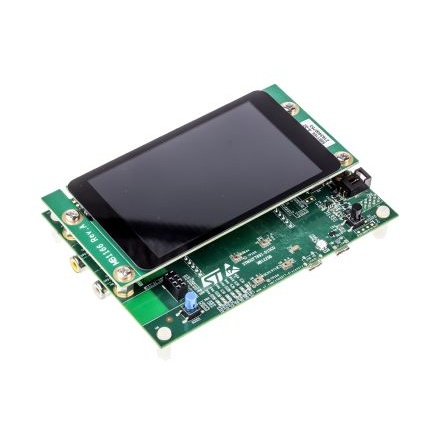

STM32F769NIマイクロコントローラ用ディスカバリキット. STMicroelectronicsのSTM32F769I-DISCXディスカバリキットには、ARM Cortex-M7 32ビットコアに基づくSTM32F769NIH6マイクロコントローラが含まれています。STM32F769ディスカバリキットを使用すると、STM32F7シリーズを最短時間で評価できます。このディスカバリキットではArduino接続が可能なので、さまざまな専用アドオンボードを使用しながら拡張機能を無制限に提供できます。 STM32F769I-DISCXディスカバリキットには、いくつかの内蔵アクセサリ(B-LCDAD-RPI1プリント基板など)が含まれています。これらのアクセサリは柔軟性が高く、幅広い用途に使用できます。内蔵のB-LCDAD-HDMI1 DSI - HMDIアダプタにより、HDMIを通じて有効なディスプレイを簡単に接続し、出力を表示できます。 STM32F769I-DISCXディスカバリキットには、STM32CubeF7パッケージに含まれる無料ファームウェアが付属しています。このキットは組み込み用途に最適で、統合開発環境にサポートされています。オープンソースソフトウェアも使用できます。. ボードの内容. 216 MHz STM32F769NIH6 Cortex-M7 コアマイクロコントローラ(2 MB フラッシュメモリ、532 KB RAM) RAMの構成:368 KBデータ、128 KBデータTCM、16 KB命令TCM、16 KB L1キャッシュ、4 KBバックアップ オンボード 512 Mbit Quad-SPI NOR フラッシュメモリ オンボード 128 Mbit ( 4 M x 32 ビット) SDRAM オンボード WM8994 ステレオオーディオコーデック 3.5 mm ステレオオーディオライン入力ジャックソケット 3.5 mm ステレオオーディオライン出力ジャックソケット スピーカー出力 x 2 MP34DT01TR MEMS マイク( DFSDM 入力) x 4 S/PDIF 入力と出力( RCA ジャックソケット) リセット / ユーザープッシュボタン MicroSDカードスロット MIPI DSI ディスプレイコネクタ WiFi/Ext-EEPドーターボードコネクタ USB OTG HS ( Micro-AB コネクタ経由) ST LINK/V2-1 ( Micro-B コネクタ経由) IEEE-802.3-2002 に準拠したイーサネット( RJ45 コネクタ経由) USB再エニュメレーション機能をサポートするオンボードST-LINK/V2-1 USB ST-LINK 機能:仮想 COM ポート、大容量記憶装置、デバッグポート 電源オプション:ST LINK/V2-1、USB コネクタ、PoE 、Arduino/外部コネクタ、USB 充電器 パワー・オーバー・イーサネット( PoE )( IEEE 802.3af 規格に準拠) 外部回路用の +3.3 V/+5 V dc の電源出力 Arduino UNO V3形式シールドコネクタ 多様なサンプルを含む充実した無料ソフトウェア、 STM32Cube パッケージの一部 様々な統合開発環境(IDE)にサポートされています. 用途:. このディスカバリキットは、マルチセンサのサポート、音声、ビデオ、グラフィック、大規模な通信周辺機器との高速接続機能を備えているため、さまざまなプロジェクトで使用できます。これらは応答性が高いため、スマートサーモスタット、フィットネスデバイス、スマートデバイスインターフェース(洗濯機など)、波形発生器、ペーパーカッターなどのIoTアプリケーションのサポートに最適です。STM32F769I-DISCXキットは、VNCクライアントを使用してリモートで制御することもできます。 STM32F769I-DISCXディスカバリキットには、音声PLL x 2、半二重I2Sインターフェース x 3、時分割多重モードをサポートするシリアルオーディオインターフェース、Sigma-Delta Modulator (DFSDM)用のデジタルフィルタが含まれています。これはビデオプレーヤ機能が提供されます。STM32F769I-DISCXキットは、アラームシステム、建物内のカメラ制御、独立したゾーンの自律監視の一部として使用できます。マイクロSDカードとUSBキーを使用して、メモリを拡張できます。 その他の用途には、ホームオートメーション、工業、医療などがあります。. 異なるモデル:. ; 123-1055 123-1055 STM32F769I-DISC0 (B-LCD40-DSI1 4インチ800 x 480静電容量型タッチ式LCDディスプレイパネル付) ; 124-1568 124-1568 STM32F769I-DISC1 (ディスプレイパネルなしで提供)
